XT4系列测量单元拥有30×5毫米的PSD窗口,以及一个OLED显示器，它显示了这个单元的角度，更容易在轴上定位。线激光技术提供了一个快速的安装和简单的测量过程。拥有IP66和67的防尘/水和防振等级。长时间运行的大容量电池，可达24小时。内置蓝牙无线技术。根据不同的场景工装配置，配有XT40探头的产品包括：T40A-F,T40A-G等型号。
一、功能及特点：
1. 9-12-3 时钟法水平机械对中
2. 任意三点法水平机械对中（小角度 20°测量）
3. 软脚测量
4. 对中偏差色彩提醒（红/绿）
5. 热膨胀设置
6. 中文，3D 彩屏图形，动态指导实时调整
7. 一次测量，即可完成工作
8. 测量单元顶部升级显示旋转角度，盘车更直观，方便
9. 内置锂电池续航升级，工作时间>16 小时
10 内置蓝牙无线，测量方便
测量距离： 0—3m 效果z佳 z远 10m
测量精度：0.001mm
二、.技术参数：
1.系统
|
相对湿度 |
10–95% |
|
重 量 (整套系统) |
7 kg |
|

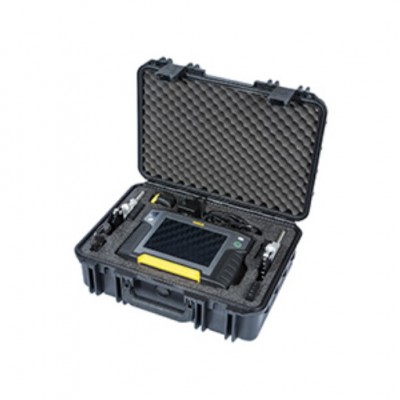

手提箱 |
W×H×D: 400×300×170mm抗摔，防水和防尘 |

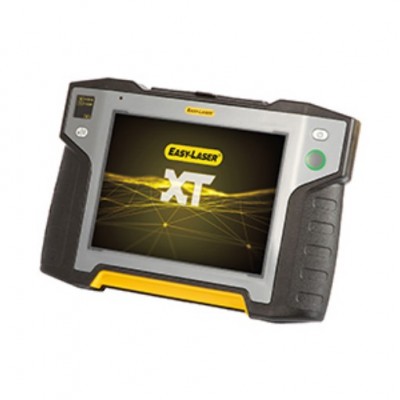

2.显示单元
|
类 型 |
彩色 7”高清 IPS/AFFS，工业级，强光下可视 |
|
屏 幕 |
电容式触摸屏，分辨率 720*1280 |
|
显示精度 |
0.001 mm |
|
电源管理 |
无间断电源 Endurio™ 系统 supply |
|
内置电池 |
5400 毫安时锂聚合物电池 |
|
充电接口 |
USB Type-c24pin |
|
工作时间 |
大约 16 小时 (正常使用) |
|
工作温度 |
-10-50℃ |
|
存放温度 |
-20-50℃ |
|
外置存储扩展 |
Micro SD card（TF card），z大支持 64GB 扩展 |
|
存储数据 |
>100,000 条测量数据 |
|
数据接口 |
USB Type-c24pin 支持 OTG/RS232 串口 |
|
辅助功能 |
计算器 |
|
摄像头 |
后置：1300 万像素自动对焦和电子闪光灯 前置：500 万像素定焦 |
|
蓝牙 |
Bluetooh V4.0 低功率版 |
|
防护等级 |
IP Class 65. 66 |
|
外壳材料 |
ABS / PC 太阳黄/ 黑色 TPU |
|
外形尺寸 |
202×138×22 mm |
|
重 量 |
660 g |

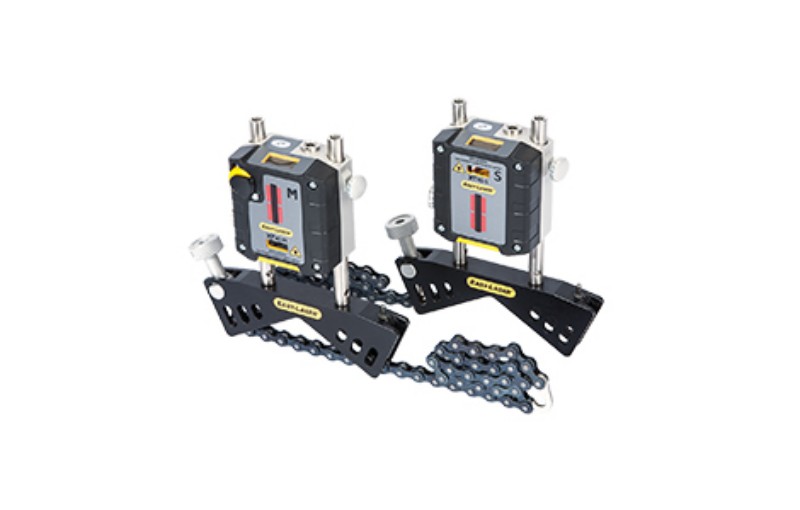

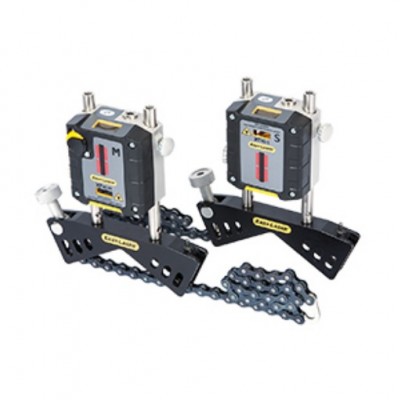

3.测量单元 XT40-M / XT40-S
|
类 型 |
PSD 30mm 大尺寸探测窗口 |
|
显示精度 |
0.001 mm |
|
测量精度 |
示值 1%±0.001mm |
|
激光 类型 |
二极管激光 |
|
激光波长范围 |
630–680 nm |
|
激光安全等级 |
Class 2 |
|
激光输出功率 |
<1 mW |
|
传输连接方式 |
内置蓝牙无线 |
|
工作时间 |
>24 小时 |
|
倾角仪精度 |
0.1º |
|
温度传感器精度 |
± 1° C |
|
工作温度 |
-10–50 °C |
|
存放温度 |
-20–50 °C |
|
材质 |
铝合金+ PC/ABS + TPE |
|
防护等级 |
IP Class 65/66 |
|
尺寸 |
B×H×D: 76x76.7x39.3 mm |
|
重量 |
245 g |
