一、功能及特点:

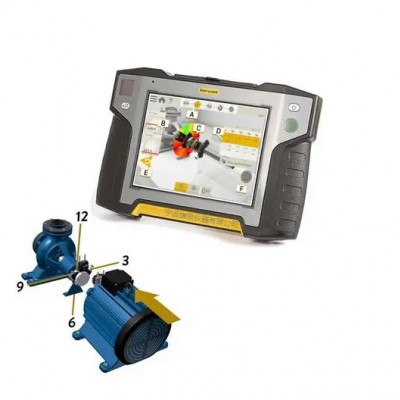

9-12-3 时钟法水平机械对中
任意三点法水平机械对中 z小角度20°测量
软脚测量
对中偏差色彩提醒
热膨胀设置
内置测振功能(可选配件实现)
中断保护功能
双束线激光，PSD 接收技术
中文彩屏,3D 图形,动志指导实时调整
一次测量，切换垂直和水平方向就可完成对中调整测量单元设有 LED 屏品示角度,盘车旅转更直观,方便
测量单元内置锂电池续航升级,实际工作续航时间 >20 小时
内置蓝牙无线，测量方便
测量距离:不低于5米，可扩展
测量精度:1%±10分辨力
技术参数
一、系统
|
类别 |
参数详情 |
|
相对湿度 |
10 - 95% |
|
重 量（整套系统） |
10 kg |
|

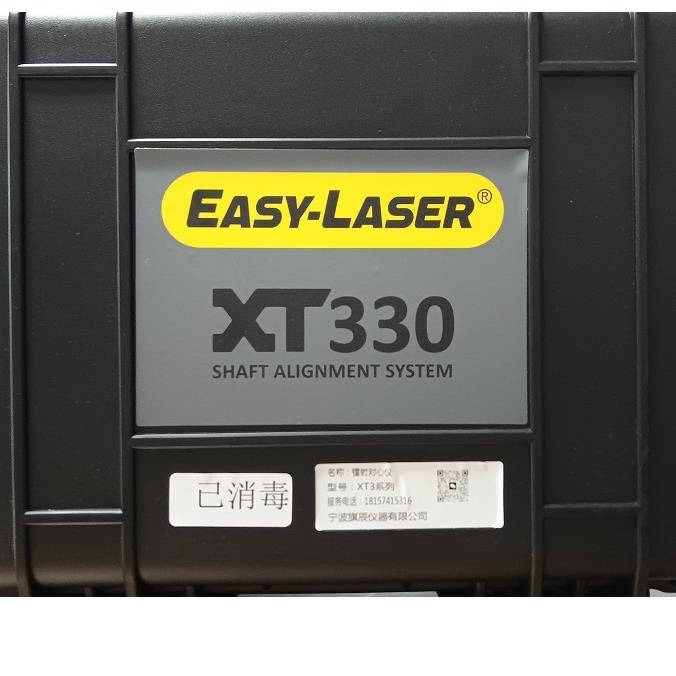

手提箱 |
W×H×D：450×350×180 mm；抗摔，防水和防尘 |
二、测试单元
|
类别 |
参数详情 |
|
类 型 |
PSD 20mm 大尺寸探测窗 |
|
测量精度 |
示值 1%±10 分辨力 |
|
激光类型 |
二极管激光 |
|
激光波长范围 |
630 - 680 nm |
|
激光安全等级 |
Class 2 |
|
激光输出功率 |
<1 mW |
|
传输连接方式 |
内置蓝牙无线 |
|
工作时间 |
>20 小时 |
|
倾角仪精度 |
0.1° |
|
温度传感器精度 |
±1°C |
|
工作温度 |
-10 - 50 °C |
|
存放温度 |
-20 - 50 °C |
|
材质 |
铝合金 + PC/ABS + TPE |
|
防护等级 |
IP Class 66/67 |
|
尺寸（B×H×D） |
76x76.7x39.3 mm |
|
重量 |
245 g |
三、显示单元
|
类别 |
参数详情 |
|
类 型 |
彩色 7 英寸高清 IPS/AFPS，工业级，强光下可视 |
|
屏 幕 |
电容式触摸屏，分辨率 800×1280 |
|
电源管理 |
无间断电源 Endurio™ 系统 supply |
|
内置电池 |
8000 毫安时锂聚合物电池 |
|
显示精度 |
0.01mm |
|
工作时间 |
大约 30 小时（正常使用） |
|
工作温度 |
-10 - 50°C |
|
存放温度 |
-20 - 50°C |
|
外置存储扩展 |
Micro SD card（TF card），z大支持 128GB 扩展 |
|
存储数据 |
>100,000 条测量数据（4G 运行内存 + 64G ROM 存储） |
|
电源及数据接口 |
USB Type - c24pin 支持 OTG/RS232 串口 |
|
辅助功能 |
计算器 |
|
摄像头 |
后置：1300 万像素自动对焦和电子闪光灯；前置：200 万像素定焦 |
|
蓝牙 |
Bluetooth V4.0 |
|
防护等级 |
IP Class 67 |
|
外壳材料 |
ABS / PC 太阳黄 / 黑色 TPU |
|
外形尺寸 |
220×139×19 mm |
|
重 量 |
600 g |
