AHAI1002无线建筑声学测量系统

1. 简介

传统建筑声学测量系统主要由多通道分析仪、PC和其他一系列设备组成，多个房间之间的设备是通过线缆进行连接，设备体积大、布线繁杂。随着物联网的发展，无线通信技术越来越发达，这使得仪器的测量数据通过无线传输变成可能。iSV1106型无线建筑声学测量系统是一套利用无线进行数据通信的系统，它的所有设备间的数据传输都是无线的，各个房间无需连接线缆，多通道分析仪和PC被小巧的无线信号采集仪和平板电脑所替代，这些特性让建筑声学测量更加便利。

2.           适用范围

2.1.  建筑和建筑构件隔声测量概述：隔声测量主要测量发声室和受声室两侧不同中心频率下的声压级差。

根据传播途径的不同分为：

A、空气声隔声测量

B、楼板撞击声隔声测量

3.           室内混响时间测量、空气声隔声测量

声音达到稳态后停止发声，平均声能密度自原始值衰减60 dB所需要的时间，称之为混响时间，记做T₆₀，单位为秒(s)。混响时间是建筑声学测量中使用得z多的参量，混响室吸声系数测量时需要混响时间，建筑隔声测量中受声室吸声量的修正要用到混响时间，它是房间室内音质z重要的声学指标，是扩声系统设计的重要计算参数，也是室内降噪设计的重要计算参数。

相关标准：

GBT 50076-2013 室内混响时间测量规范

ISO 3382-2：2008 声学 房间声学参数的测量 一般房间混响时间测量

混响时间测量可以用中断声源法（interrupted noise method），中断声源法是声源发声待室内声场达到稳态后，突然切断声源停止发声，直接记录室内某点声压级衰变曲线的方法。

建筑构件空气声隔声的实验室测量（GB/T 19889/ISO 140），建筑构件包括墙、楼板、门、窗、建筑外墙构件和建筑外墙等，但不包括小尺寸构件。测量结果可用来设计具有良好隔声性能的建筑构件，也可用来进行建筑构件隔声性能的比较，还可以根据建筑构件的隔声性能对其进行分级。

传统建筑声学混响时间和空气声隔声测量中，测量设备有12面体声源、功放、传声器、多通道信号分析仪、电脑，测量时12面体声源放在发声室，线缆连接到房间外的功放，功放连多通道信号分析仪。传声器装三脚架上放在受声室内，通过线缆通到房间外再连接到多通道信号分析仪，信号分析仪连接电脑。这种测量方式所有测量设备都通过线缆连接，而且多通道信号分析仪和电脑又大又重，测量不方便。

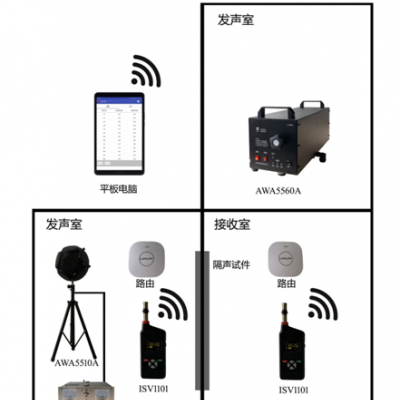

为了使测量尽可能方便，杭州爱华仪器有限公司推出了无线测量方案，用iSV1101无线声级计和平板代替多通道信号分析仪和电脑，它们都通过WIFI接入测量网络；功放加入信号发生单元，也通过WIFI接入测量网络，测量时软件能够自动控制声源发声，同时接收测量数据，真正达到了一键测量的目的；该方案各个房间之间无需连线，更适合某些不容易布线的场所，提高测试效率。

4.           楼板撞击声隔声测量

楼板撞击声隔声测量是用标准撞击器激励楼板，在楼板下方测量楼板撞击噪声。分为实验室测量（GB/T 19889.6 / ISO 140-6）和现场测量（GB/T 19889.7 / ISO 140-7）两种方法。适用于对光裸楼板进行测量，也适用于对覆面层的楼板进行测量。测量结果能够用于比较楼板的撞击声隔声性能，以及根据楼板的撞击声隔声性能对其进行分级。

在传统建筑声学的楼板撞击声隔声测量中，测量设备有击打器、传声器、多通道信号分析仪、电脑。测量时击打器放在被测房间楼上一层，传声器通过缆线通到被测房间外再连接到多通道信号分析仪，多通道信号分析仪连接电脑。这种测量方式所有测量设备都通过线缆连接，而且多通道信号分析仪和电脑又大又重，测量不方便。

为了使测量尽可能方便，我们推出了无线测量方案，用1台iSV1101无线声级计和1个平板代替多通道信号分析仪和电脑，同时标准撞击器也是无线的，它们通过WIFI连接，房间之间无需连线，更适合某些不容易布线的场所，提高测试效率。

5.

无线建筑声学测量软件

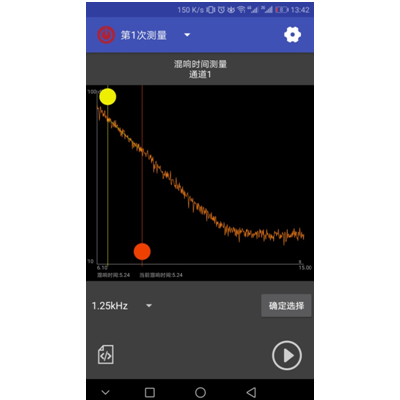

无线建筑声学测量软件是一款运行于智能手机或平板电脑上的测量软件，它和仪器搭配能实现精确测量，支持从WIFI获取测量数据并分析计算，能够实现的功能如下：

l  室内混响时间测量

l  楼板撞击声隔声测量

l  建筑构件空气声隔声测量

l  房间之间空气声隔声测量

l  外墙构件和外墙空气声隔声测量

l  支持多个无线设备同时连接

l  具有操作引导模式，新手也能轻松使用

l

l

l

l  7.AHAI1102无线建筑声学测量系统全套配置清单
