XT660激光测量系统
（岳：187**5841**5506）
一：产品名称、型号、规格及报价
名称：激光测量系统
产地：瑞典
品牌：Easylaser
型号规格：XT660
二：功能介绍
1、软脚检测
2、耦合或非耦合卧式轴水平机械轴对中
3、任意三点法卧式轴对中
4、连续扫描取点法对中（盘车不停车）
5、多点测量法对中
6、立式轴对中
7、热膨胀补偿
8、对中容许值对比表
9、支持ios和Android多平台设备（如手机、IPAD）连接操作
10、主机内置电子中文操作说明书，方便现场随时查阅，中文在线实时帮助
三：产品各项技术参数及附件配件清单
（一）、仪器基本要求
1、激光发射器类型：双向发射(双激光)，点激光，便于粗对中
2、激光接收器类型： PSD
3、接收器面积：20mm*20mm
4、测量精度：0.001mm
5、测量显示精度：0.001mm
6、测量距离：20m
7、显示器类型：液晶触屏彩屏
8、操作界面：彩屏中文界面，按键式，有多种文字选择功能
9、显示图形：在同一界面显示高低和水平方向的测量数据，在任意位置调整高低和水平数值，便于调整
10、内置电池：大容量充电锂电池（操作时间长）
11、连接方式：内置蓝牙（比外置蓝牙结构紧凑，安装空间小，便于安装）
12、储存：10000组测量数据
13、外线接口：充电接口、USB接口
14、倾角仪：电子倾角仪，精度0.1°
15、防水、防尘、防震三防主机
16、符合IP65标准，防尘防溅
18、实时彩色3D动画画面显示对中状态，
（二）、技术参数：
1. 系统
|
相对湿度 |
10–95% |
|
重 量 (整套) |
5.5 kg |
|
手提箱 |
W×H×D: 400×300×170 mm 抗摔，防水和防尘 |
2. 显示单元
|
类 型 |
彩色触摸屏 |
|
显示精度 |
0.001 mm |
|
电源管理 |
无间断电源系统 supply |
|
内置电池 |
大容量锂充电电池 |
|
工作时间 |
大约30小时 (正常使用) |
|
接口 |
USB 接口，充电接口 |
|
存储数据量 |
>100,000条测量数据 |
|
辅助功能 |
计算器 |
|
防护等级 |
IP Class 66/67 |
|
外壳材料 |
ABS / PC / TPE |
|
重 量 |
300 g |

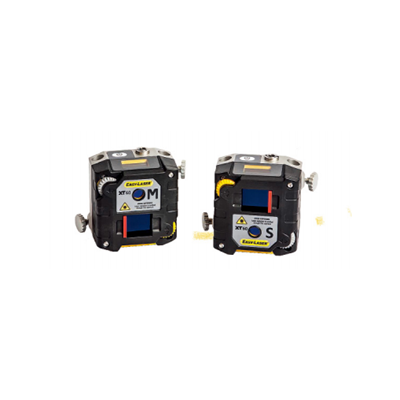

3.测量单元M / S
|
类 型 |
双激光 |
|
测量传输方式 |
内置蓝牙无线 |
|
测量区域尺寸 |
20x20 mm |
|
测量精度 |
<1% |
|
激光技术 |
高精度PSD，点激光 |
|
激 光 类 型 |
二极管激光 |
|
激光波长范围 |
635–670 nm |
|
激光安全等级 |
Class 2 |
|
激光输出功率 |
<1 mW |
|
工作时间 |
>24小时 |
|
倾角仪精度 |
0.1º |
|
OLED显示窗口 |
128x64分辨率 |
|
温度传感器精度 |
± 1° C |
|
工作温度 |
-10–50 °C |
|
存放温度 |
-20–50 °C |
|
材质 |
铝合金+ PC/ABS + TPE
|
|
防护等级 |
IP Class 66/67 |
|
尺寸 |
B×H×D: 76x76.7x45.9 mm |
|
重 量 |
272 g |
（岳：187**5841**5506）
三、配置清单
|
序号 |
名 称 |
数 量 |
备 注 |
|
1 |
显示单元 |
1 |
彩色触摸屏主机 |
|
2 |
S单元 |
1 |
20×20 mm ；内置锂电池；蓝牙无线 |
|
3 |
M单元 |
1 |
20×20 mm ；内置锂电池；蓝牙无线 |
|
4 |
V形固定器 |
2 |
含紧固18mm宽链条适用轴径20–450 mm |
|
5 |
探杆 |
4 |
60mm*4；120mm*4； |
|
6 |
卷尺 |
1 |
3M |
|
7 |
电源线 |
1 |
|
|
8 |
说明书 |
1 |
中文说明书 |
|
9 |
手提仪器箱 |
1 |
|
