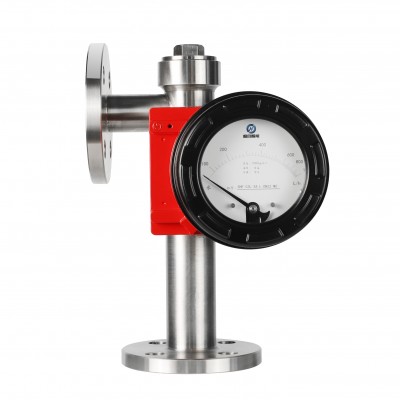

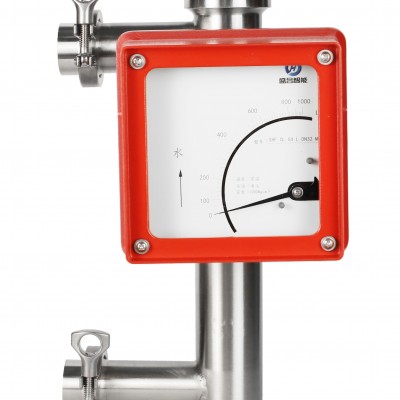

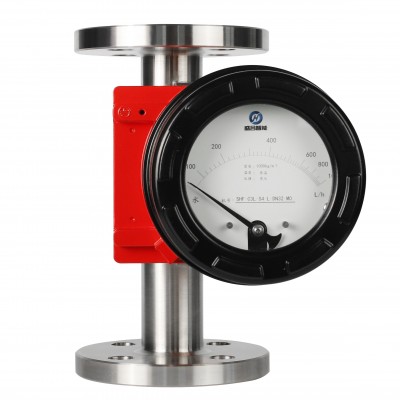

SHF金属管浮子流量计（就地型）是全金属结构设计，短行程，便于安装。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。全金属结构设计，耐高温高压、防腐；产品坚固简洁、使用寿命长；现场就地瞬时流量指示；主体材质优质S30408不锈钢；
|
仪表型号 |
SHF |
|
|
主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
|
|
安装形式 |
垂直安装形式，流体流动方向，自下向上 |
|
|
垂直安装形式，流体流动方向，自上向下 |
||
|
水平安装形式，流体流动方向，自左向右或自右向左 |
||
|
底侧安装形式，流体流动方向，底进侧出 |
||
|
侧侧安装形式，流体流动方向，侧进侧出 |
||
|
指示器 |
现场就地瞬时流量指示 |
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|
测量范围 |
下限量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
上限量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
|
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
环境温度 |
就地型 |
-40℃～120℃ |
|
精度 |
就地型 |
±1.5% |
|
量程比 |
10：1 |
|
|
防护等级 |
IP65 IP67 |
|
|
公称压力 |
DN15-DN50 4.0Mpa |
|
|
DN80-DN200 1.6Mpa |
||
|
夹套形式 |
保温夹套、冷却夹套 |
|
|
连接形式 |
法兰连接 标准HG/T20592-2009 |
|
|
附件 |
1磁过滤器 2直管段 |
|
