金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指 示流量的大小。
在指示器内安装符合HART@通讯协议的流量计智能卡,用 户就能够通过PC机，利用HART@通讯软件进行管理和调整运行过程中HART@的仪表和监测过程变量。 流量计结构简单，维修方便，工作可靠，适用性广， 可用来测量液体、气体和蒸汽的流量。
在浮子内部，嵌有一个高性能永久磁钢，这样就会在浮 子周围产生磁场。当流体的流量趋于稳定，浮子处于动平衡状态时，其周围的磁场分布也趋于稳定。 指示器内的流量计智能卡上,有一对高性能磁传感器-霍 尔元件，它们能准确地测量其周围磁场的变化，以毫伏值 （mV）的形式与浮子的位置相对应。流体的流量值、浮子的 位置、毫伏值三者一一对应。 z后通过流量计智能卡将毫伏值转换成一个标准的 4-20mA电流信号(两线制)。
|
仪表型号 |
SHF |
|
|
主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
|
|
安装形式 |
垂直安装形式，流体流动方向，自下向上 |
|
|
垂直安装形式，流体流动方向，自上向下 |
||
|
水平安装形式，流体流动方向，自左向右或自右向左 |
||
|
底侧安装形式，流体流动方向，底进侧出 |
||
|
侧侧安装形式，流体流动方向，侧进侧出 |
||
|
指示器 |

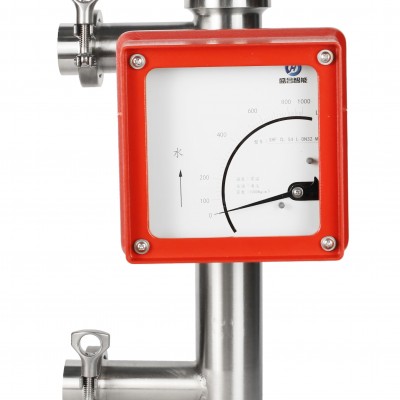

现场就地瞬时流量指示 |
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|

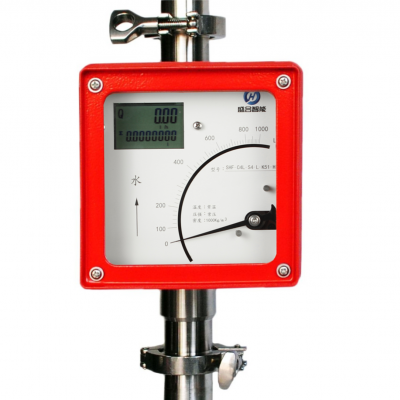

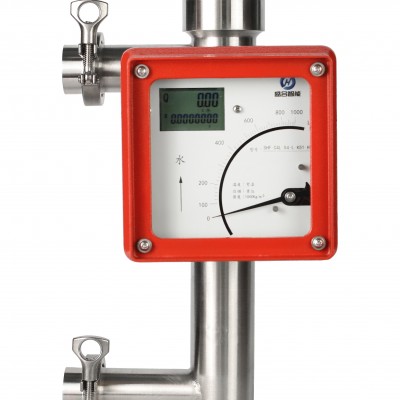

远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 |
||
|
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型 |
||
|
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
||
|
测量范围 |
下量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
上量程 |
20～50m3/h水，150～1500m3/h Air at ATP |
|
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
远传型 |
-20℃～+80℃ |
|
|
环境温度 |
就地型 |
-40℃～120℃ |
|
远传型 |
-20℃～70℃ |
|
|
精度 |
就地型 |
±1.5%，±2.0% ，±2.5% |
|
远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
|
|
量程比 |
10：1 |
|
|
防护等级 |
IP65 IP67 |
|
|
防爆标志 |
ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型 |
|
|
电缆接口 |
本安型：M20×1.5 隔爆型：1/2”NPT |
|
|
公称压力 |
DN15-DN50 4.0Mpa |
|
|
DN80 1.6Mpa |
||
|
附件 |
1磁过滤器 2直管段 |
|
