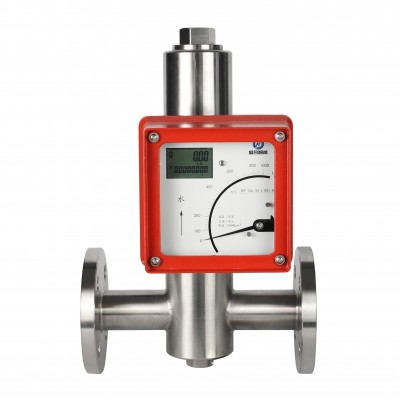

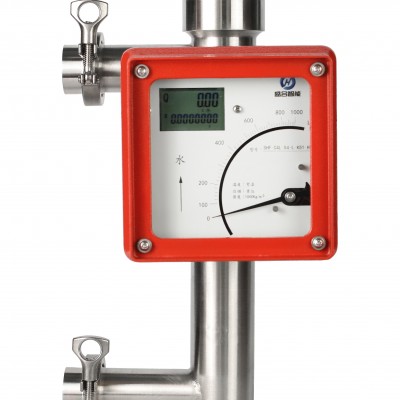

金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。
主要特点：
·全金属结构设计，坚固、简洁、安装维护方便、使用寿命长
·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量
·智能型指示器，采用国外信号采集处理芯片，模块化设计
·具有数据恢复、数据备份、掉电保护及错误自诊断功能
·HART型指示器，二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议，通过HART通讯手操器可进行参数组态和现场调整
·与PC机串口连接，通过Windows程序，实现现场对仪表进行标定
·可用于易燃、易爆危险场合
|
仪表型号 |
SHF |
|
|
主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
|
|
安装形式 |
垂直安装形式，流体流动方向，自下向上 |
|
|
垂直安装形式，流体流动方向，自上向下 |
||
|
水平安装形式，流体流动方向，自左向右或自右向左 |
||
|
底侧安装形式，流体流动方向，底进侧出 |
||
|
侧侧安装形式，流体流动方向，侧进侧出 |
||
|
指示器 |
远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆 |
|
|
3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出 |
||
|
测量范围 |
下量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
上量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
|
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
远传型 |
-20℃～+80℃ |
|
|
环境温度 |
就地型 |
-40℃～120℃ |
|
远传型 |
-20℃～70℃ |
|
|
精度 |
就地型 |
±1.5%，±2.0% ，±2.5% |
|
远传型 |
±1.0%，±1.5%，±2.0% ，±2.5% |
|
|
量程比 |
10：1 |
|
|
防护等级 |
IP65 IP67 |
|
|
防爆标志 |
ExiaⅡCT6本安防爆型 |
|
|
电缆接口 |
本安型：M20×1.5 |
|
|
公称压力 |
DN15-DN50 4.0Mpa |
|
|
DN80-DN200 1.6Mpa |
||
|
夹套形式 |
保温夹套、冷却夹套 |
|
|
连接形式 |
法兰连接 标准HG/T20592-2009 |
|
|
附件 |
1磁过滤器 2直管段 |
|
