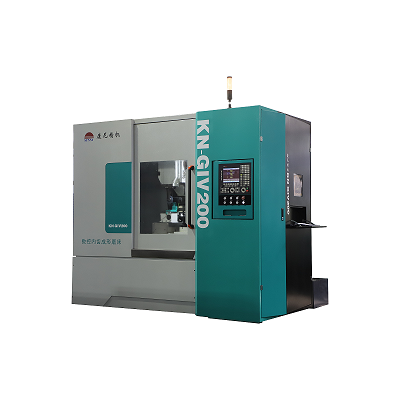

KN-GIV200数控内齿成形磨床的简单介绍
KN-GIV200数控内齿成形磨床是一种适用于高精度内齿圈、RV减速器针齿壳等零件批量磨削的精密加工机床。KN-GIV200数控内齿成形磨床的详细信息
KN-GIV200数控内齿成形磨床是一种适用于高精度内齿圈、RV减速器针齿壳等零件批量磨削的精密加工机床。
机床采用整体高刚性床身设计，共设有五个交流伺服轴和两个调速主轴。砂轮主轴以一台高速伺服主轴电机驱动通过皮带传动。
砂轮修整功能采用三轴联动法向修整方式，使得金刚滚轮的磨损对齿形的影响较小，同时提高了滚轮利用率。可修整的齿形除了渐开线、圆弧和三角等几种主要形状，还可以通过图形编程完成各种复杂内齿形的磨削。此外机床还具有自动对齿、齿形齿向修行等功能。
技术参数：
工件**外径：φ400mm
工件z小内径：φ60mm
分齿数：任意
模数：1~8mm
**齿宽：150mm
工件径向进刀轴行程（X轴）：500mm
砂轮轴向移动轴行程（Z轴）：430mm
砂轮修整器滑台行程（Y轴）：60mm
砂轮轴向移动轴**移动速度：7.5m/min
工件径向进刀轴**移动速度：12m/min
砂轮直径：φ52~φ180mm
砂轮厚度：≤25mm
砂轮转速：3000~24000rpm
伺服主轴电机功率：2.2KW
机床外形尺寸（长×宽×高）
机床毛重：3000kg
齿轮z高加工精度：(GB/T10095.1~2008)4级精度
