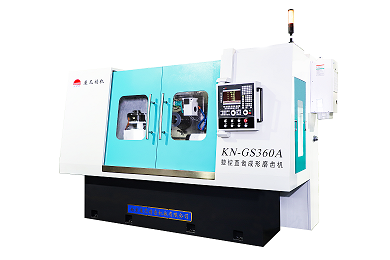

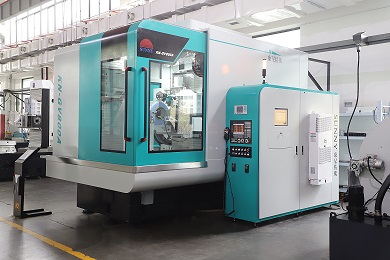

KN-GS360A直齿成形磨齿机是一种适用于高精度摆线轮、直齿轮批量磨削加工的精密数控机床。还可磨削各种截形的等分板、塞规、滚压轮、花键轴、拉刀等。广泛应用于RV减速器、直齿轮加工等行业的齿形磨削。
砂轮修整采用随动的三轴联动法向修整方式,缩短了砂轮修整辅助时间,提高了工作效率,同时可修整任意齿形,大幅提升了金刚滚轮的使用寿命。
机床共设有五个交流伺服轴及交流变频调速电主轴,采用高刚性床身设计并配有大功率砂轮电主轴。可使用水溶性切削冷,提升机床使用的安全性,节约使用成本。
技术参数:
工件z大外径:φ360mm
工件z小根φ20mm
分齿数:任意
模数:1-16mm
z大齿宽:500mm
头、尾架z大顶尖距:750mm
工件纵向移动轴z大行程:700mm
工件纵向移动轴z大移动速度:380mm
砂轮立柱进刀轴进刀轴行程:380mm
工件纵向移动轴z大移动速度:12m/min
砂轮立柱进刀轴z大移动速度:1.2m/min
砂轮直径:φ50-φ250mm
砂轮厚度:≤68mm
砂轮中心孔:φ20/φ75mm
砂轮工作转速范围:2500-8000rpm
砂轮修整器沿砂轮轴向z大移动速度:90mm
主轴锥孔:莫氏5号
电主轴z大功率:15kw
机床外形尺寸:3380x1390x2090mm
机床总重:6500kg
齿轮加工精度:(GB/T10095.1-2008)4级精度
