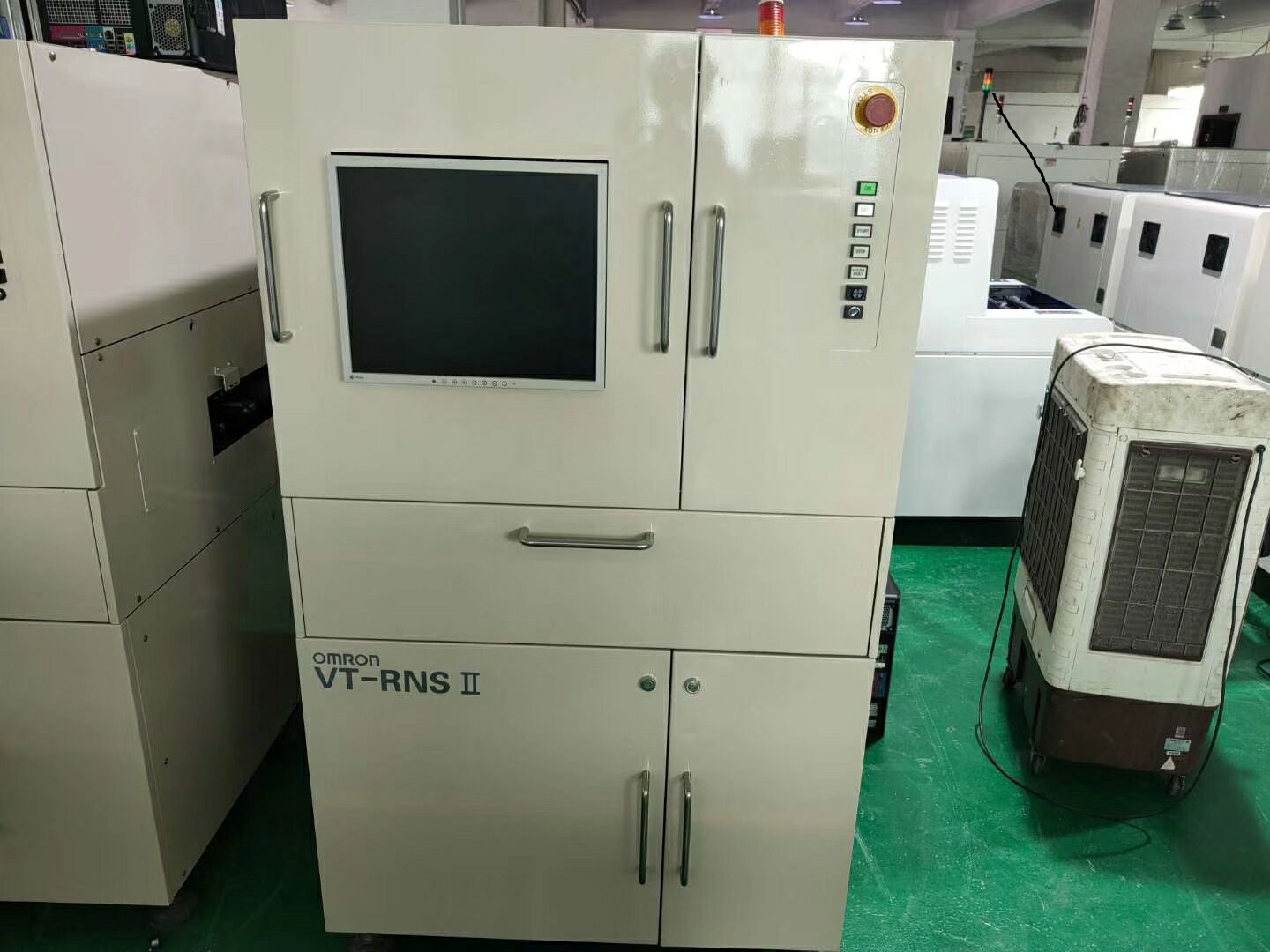

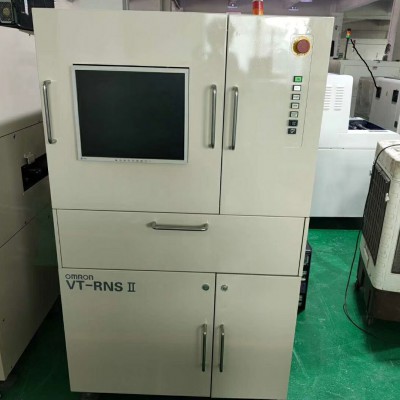

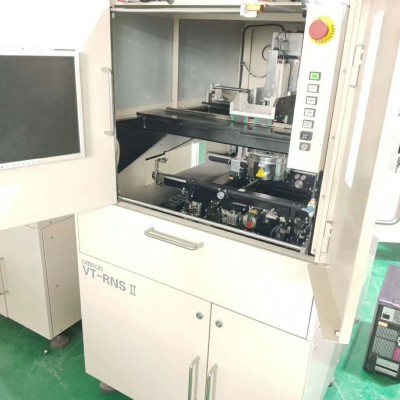

欧姆龙AOI VT-RNSⅡ参数 | ||||
硬件部份 | L SIZE | |||
图象信号输入部份 | 摄像头 | 3CCD摄像头 | ||
照明系列 | 环状LED(R.G.B) | |||
画像分辨率 | 10、15、20um | |||
机构部份 | 传送方式 | 皮带传送方式 | ||
生产线高度 | 900±15mm | |||
轨道调整 | 自动调整 | |||
基板固定方式 | 外形固定 | |||
电源部份 | 120V/220V/220V/380V | |||
气压 | 0.4~0.6Mpa | |||
使用环境温度 | 10-35℃ | |||
使用环境湿度 | 35-80%RH(无结露) | |||
重量 | 约850KG | |||
外形尺寸(W*D*H) | 920*1365*1600 | |||
咨询联系方式 | 13802582892 | |||
功能部份: | ||||
检查对象基板 | 种类 | 锡膏检查 | 炉前检测 | 炉后检测 |
外形尺寸 | 80W*50D--510W*460D mm | |||
厚度 | 0.3-3.0mm | |||
上下净高 | 基板上:20mm(选配40mm) 基板下:50mm | |||
检查项目 | 漏印、多锡、偏位、少锡、连锡、拉尖 | 漏印、少件、偏位、反向、错件、短路、异物、浮高 | 漏印、少件、偏位、反向、错件、短路、异物、浮高 | |
检查个数/基板 | 最大40000焊点 | 最大10000元件 | ||
数据保存 | PC硬盘 | |||
元件库检查 | 元件种类、元件组、元件类型 | |||
输出检查结果 | 基板名称、基板ID、元件名称、不良名称、基板概图 | |||
标准检查时间 | 250ms/ 图像(10*10mm角度视野) | |||
通信 | 以太网、RS-232 | |||
基板搬送 | 双向 | |||
基准位置 | 基板方向、前轨固定或后轨固定(出厂时选择) |
