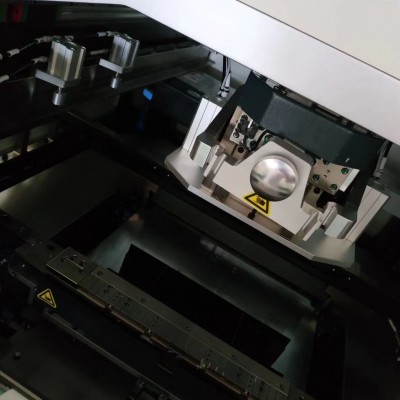

1、CCD数字相机系统
全新的光路系统——均匀的环形光和高亮度的同轴光,配以均可无极调节的亮度功能,使得各类型的Mark点均可很好的识别(包括凹凸不平的Mark点)适应镀锡,镀铜,镀金,喷锡,FPC等哥类型不同颜色的PCB。
2、高精度PCB厚度调节顶升平台
结构紧凑可靠,升降平稳,PIN针高度软件自动调节,可以精确的实现不同厚度的PCB板位置高度的调节。
3、导轨定位系统
国际实用新型发明专利。可拆卸,可编程的柔性侧夹装置,针对软板,翘曲形变之PCB,进行独特的顶部压平,通过软件编程,可自动伸缩,不影响锡厚。
4、全新的刮刀结构设计
采用新型混合型刮刀系统,提高运行稳定性及延长使用寿命。

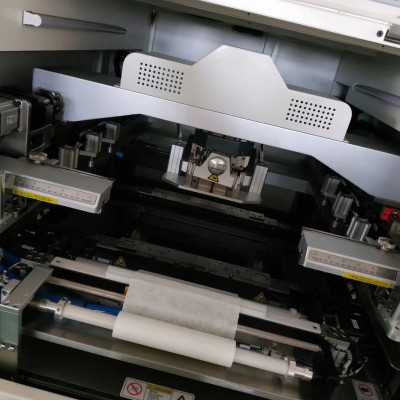

5、高速度网板清洗
滴淋式清洗结构,有效预防溶剂管堵孔造成的局部无溶剂而引起的擦拭不干净,且能通过软件控制滴淋长度。
6、全新多功能界面
简洁明了,便于操作。实时温度遥控功能。
GKG-G9全自动锡膏印刷机的选项功能:
1、钢网检测功能
通过在钢网上方进行光源补偿,使用CCD对钢网的网孔进行实时检查,从而快速检测并判断出钢网清洗后是否堵孔,并进行自动清洗,是对PCB板的2D检测的一种补充。
2、自动点胶系统
针对不同印刷工艺要求,可在印刷完后,对PCB板进行准确的点胶,点锡,画线,填充等功能操作;同时点胶机头上还配备有加热功能,可在环境温度较低时,对胶水进行加热,提高胶水的流动性。
3、瓶式自动加锡及锡膏检测功能
移动式自动加锡膏,保证锡膏品质及钢网中锡膏量,从而保证客户的印刷品质及提高生产率。
通过检测装置,智能管理钢网上锡膏余量并能与自动加锡形成闭环控制,保证锡膏品质。
4、SPI联机
与SPI联机形成闭环系统,当收到SPI印刷不良的反馈信息后,机器会自动根据SPI反馈偏移量自动进行调整,XY方向偏移可在3PCS内自动调整完成,并清洗钢网,提高印刷品质与生产效率,构成完整的印刷反馈系统。
5、引领工业4.0的兼容性
通过对机器状态,参数的自动上传或输出,为客户工业4.0智能生产提高强有力的保障。可实现与客户MES系统的无缝对接,实现产品的高度可追溯性;智能管控设备保养,根据现场管理实现自行分配各级层工程人员使用权限。
6、BTB
BTB为用户生产线配置提供更大的灵活性,可以领用G9 BTB出色的印刷性能,获得双通道输出。
GKG-G9全自动锡膏印刷机技术参数及规格:
基板处理 |
|
最大基板尺寸(X×Y) |
450×340mm |
最小基板尺寸 |
50×50mm |
基板厚度尺寸 |
0.4~6mm |
最大基板重量 |
3kg |
基板边缘间隙 |
2.5mm |
过板高度 |
15mm |
传输高度 |
900±40mm |
传送速度 |
分段控制,速度1500mm/s(Max) |
传输方式 |
一段式传输导轨 |
基板夹持 |
自动伸缩式上压片、柔性夹边、真空吸附功能 |
基板支撑方式 |
磁性顶针、等高块、手动调节顶升平台 |
影像 |
|
影像视域 |
10×8mm |
