一、用途介绍

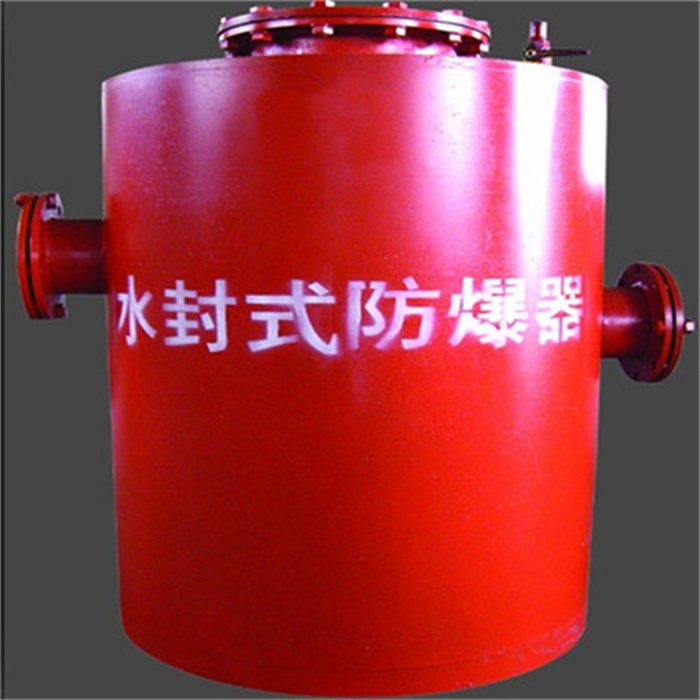

FBQ型系列水封式防爆器是安装在抽放瓦斯泵吸气侧和排气端的管路上，靠防爆器底部的水封保护井上井下、抽放泵站设备及用户an全；当瓦斯抽放时气体经由进气弯管进入水中，然后从水中析出，经出气弯管排除，由水封将进、出气管路隔离；当一端发生时，在水封的隔离下不能形成连贯爆咋，此时泄压装置的胶板被冲开泄压，保护了井上井下、抽放泵站设备及用户an全。
二、产品的技术特点
1、结构简单，经济实用；
2、水封式防爆器由进气管、出气管、防爆盖胶板、圆铁筒、水位计、自动加水装置等组成；
3、水封式防爆器利用在正常抽放时，瓦斯通过水封面被抽出或排出，自动加水装置可使水封式防爆器的水封始终恒定于预设位置；
4、一旦瓦斯管内发生爆咋或燃烧，由于爆咋波和火焰被水封所隔绝，同时使防爆盖胶板冲开或破裂，爆咋能量得到释放。
三、产品主要参数
水封式防爆器共分为FBQ-0～12型共13种规格，对应瓦斯抽放管路进出口管径为：DN150–DN1000。部分产品技术参数如下：
型 号FBQ-1 FBQ-2 FBQ-3 FBQ-4 FBQ-5 FBQ-6 FBQ-7 FBQ-8 FBQ-9 FBQ-10 FBQ-11 FBQ-12
防爆筒高度（mm）1150 1200 1300 1350 1400 1450 1600 1800 1900 2000 2100 2200
防爆筒直径（mm）800 900 1050 1100 1200 1250 1350 1550 1750 1850 1950 2050
防爆管口直径（mm）300 350 450 480 500 550 600 700 800 900 1000 1100
进、出口管直径（mm）200 250 300 350 400 450 500 600 700 800 900 1000
防爆器高度（mm1420 1470 1575 1600 1675 1725 1850 2150 2250 2350 2450 2550
防爆器宽度（mm）1050 1180 1330 1380 1480 1530 1650 1950 2150 2200 2300 2400
质量（Kg）320 350 540 600 670 760 890 1500 1750 1800 1850 1950
注：可按用户需求，设计制作。
