实验室三辊四筒棒磨机智能型矿石粉碎机矿粉磨细混料球棒两用

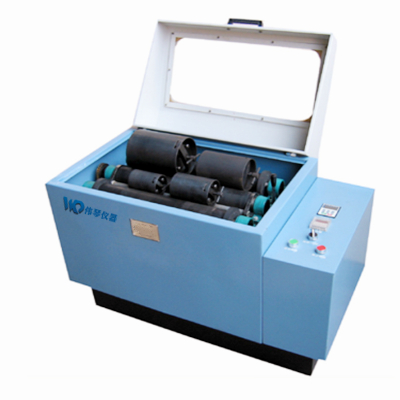

鹤壁市伟琴仪器仪表公司自主研制生产WQMB-1型三辊四筒棒磨机由主机和四种不同规格的磨矿滚筒所组成。四种不同规格的磨矿滚筒按使用需要可以单独或同时放在主机上部平行排列的橡胶辊子上，通过变频调速器使中间的主动辊子有不同的转速以适应各种磨矿滚筒的速度要求。磨矿滚筒放在辊子上，因受磨擦力的作用在主、从动辊子上滚动。使磨矿滚筒中的钢棒在筒壁内产生冲击、磨剥作用而进行磨矿。主、从动辊子间距离，按选用的磨矿滚筒的大小，可以进行调节，设备出厂时，近工作面的从动辊子安装在距离较大的位置，远离工作面的从动辊子安装在距离较小的位置上。
WQMB棒磨机适用于实验室干湿法磨细矿石或其它物料之用。棒磨时，磨细产物粒度组成均匀，过粉碎现象较小，效率高，一般进行矿石可选性实验研究和人工重砂磨矿石时采用该棒磨机比较合适。用户可根据物料的特性选用不同材质的磨矿滚筒，达到棒磨目的。磨矿滚筒材质有耐磨钢材质、氧化锆材质、铬钢材质、碳化钨材质、氮化硅材质等多种材质供用户选择，以达到洁净棒磨提高样品的洁净纯度要求，
本设备一次磨矿量大，全密封设计制造，无污染，符合环保要求，深受用户好评，也可将钢棒换成钢球来使用。广泛用于新能源、冶金、地质、化工、建材和煤炭等实验室和研究单位及选矿厂进行矿石可选性研究工作时磨细矿石之用，也可供机械、水电、轻工和农业等方面进行实验研究工作时磨细少量物料之用。
设备电气设备均已装好，并按出厂要求进行过全面检查和试车，用户接到设备后，清除包装物及油脂、接上电源和地线，即可使用，电源要可靠接地。
设备各转动部份，除付托滚外，其余均用滚动轴承，不需经常加油，连同电动机两面端滚动轴承可每年换油一次，或根据使用情况另行加油。建议不要采用钠基润滑脂，以免冲洗水进去后造成润滑脂皂化失效。
二、主要技术参数
名称 规格 单位
产品名称型号 TXMB-1三辊四筒棒磨机
磨矿滚筒 容积 1 2 3 5 L
直径长度 φ08x125 φ132x165 φ146x237 φ178x260 mm
装料量 300 400 500 800 g
给料粒度 -1 -1.5 -2 -2 mm
产料粒度 0.074 0.074 0.074 0.074 mm
钢棒 直径x长度 φ14x80 φ18x120 φ20x187 φ22x210 mm
数量 6 6 6 8 件
重量 2.6 5 6 9 kg
钢球 直径 φ20 φ25 φ25 φ30 mm
数量 30 30 30 30 个
主动辊转速 160-260 r/min
电动机功率 0.75KW
外形尺寸 900x550x900 mm
重量 130 kg
三、操作步骤
1、开始工作时，将矿样与水混合后装进磨矿滚筒中盖好；
2、打开设备上盖，放好磨矿滚筒，放下盖子；
3、设定磨矿时间，打开计时器盖子，设定所需时间；
4、开启起的开关，电机起的带动主托辊转动，因受摩擦力的作用磨矿滚筒在主托辊和从托辊子上滚动，使磨矿滚筒磨矿。
四、安装与保养
安装:机器不需另设基础,只要调地脚螺杆使设备平整即可,接上电源和地线,使磨矿筒体转动。利用废料进行清理运转,直筒壁和钢棒清理干净为止。
2、使用:将设备开启,放空运转,待磨去钢棒和筒壁上的铁锈后停止,倒出防锈的石灰水,并将钢棒和筒壁冲洗干净。依次加入水、矿石和药剂,关好进料盖子,即可开动进行磨矿。磨到规定时问后停止,松开出料口,打开进料口,将接料盆放好,并将钢棒和筒壁洗净,即可进行下次作业。
3、如使用完后可在磨矿筒体内加入防锈石灰水,盖好盖子,将筒体及整机置于水平位置,切断电源,待下次使用。
