品牌：阿尔泰科技
型号：USB2887/2888/2887A/2888A
产品概述：
系统框图：
指标参数：
|
连接器可选 |
USB2887/2888/2887A/2888A为采集卡本身带接线端子版本 |
||
|
AD模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
|
输入通道 |
16/32/16/32路单端或差分 |
||
|
输入量程 |
±10V、±5V、±2.5V、±1.25V |
||
|
采样速率 |
500/500/250/250KS/s |
||
|
采样模式 |
按需单点采集、有限点采集、连续采集 |
||
|
存储器深度 |
8K点 FIFO |
||
|
触发源 |
软件强制触发、模拟量触发、外部数字量触发 |
||
|
校准方式 |
软件自动校准 |
||
|
CTR计数器 |
通道数 |
1/4/1/4路多功能计数器 |
|
|
计数器位数 |
32位 |
||
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器) |
||
|
CO：脉冲输出 |
|||
|
采样方式 |
CI：按需单点采样、有限点采样、连续采样 |
||
|
CO：单点（按需）生成、有限点生成、连续生成 |
|||
|
存储器深度 |
2K点FIFO |
||
|
DI/O |
通道数 |
12line (USB2887/2887A) |
Port0：8 Line |
|
Port1：4 Line，复用PFI0~3 |
|||
|
24line (USB2888/2888A) |
Port0：8 Line |
||
|
Port1：8Line，复用PFI0~7 |
|||
|
Port2：8Line，复用PFI8~15 |
|||
|
配置方式 |
程控I/O方向与状态 |
||
|
采样方式 |
按需单点采样、有限点采样、连续采样 |
||
|
输入\出速率 |
10MHz |
||
|
存储器深度 |
2K点FIFO |
||
|
单通道驱动 能力高达 |
-20mA @Source电流 25mA @Sink 电流 |
||

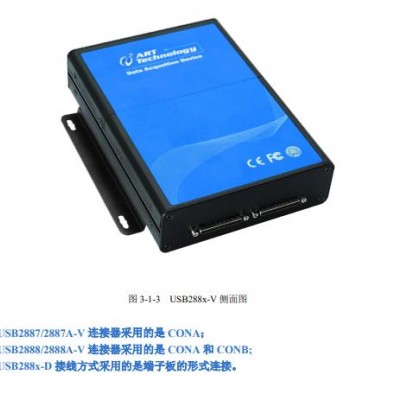

板卡外形图：
