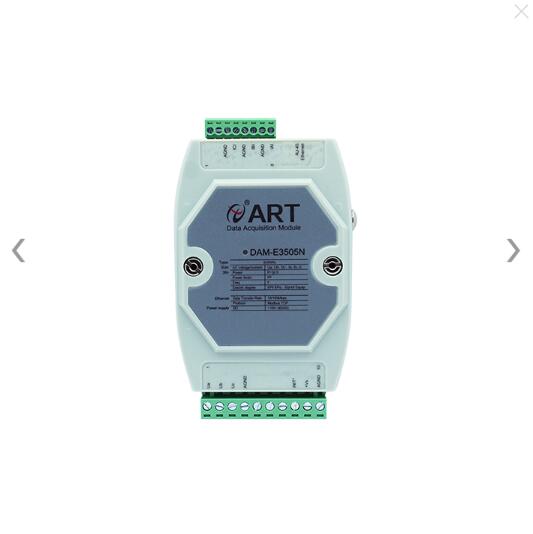

以太网口三相全参数400V 100A交流电量采集模块

模拟量输入

输入通道

3路电流通道、3路电压通道

输入类型

电压输入，电流输入

电压量程（有效值）

默认400V（可定制，z大1000V）

电流量程（有效值）

默认100A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、120A、150A、200A、250A、400A、500A）

输出参数

相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、 正向有功电度、正向无功电度、正向视在电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数

采集信号

采集信号为电网标准交流信号，频率不超过65Hz

采样周期

采集50Hz工频信号时40ms~1000ms可设；采集其他频率信号500ms~1000ms可设

分辨率

16位

采集精度

2‰

电流互感器

外置电流互感器，见1.5外置互感器说明

能量

带能量存储功能

二次互感

带二次互感功能

隔离电压

3000V

其他

通讯接口

10/100M 以太网

看门狗

通信看门狗

供电电压

+10V～30VDC

电源保护

电源反向保护

功耗

额定值0.75W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-40℃～＋80℃
