高压电缆护层环流监测系统
型号：DX-DLS100-HL
一、产品研发背景
正常情况下，电缆的金属护层对地感应电压只有十几伏，感应电流只有几安，但如果金属护层出现外力损坏或化学腐蚀，正常运行时的工频感应电压就变成悬浮电压，一旦悬浮电压超出金属护层耐受值外，就会出现外护层击穿、烧毁等现象，严重情况下还可能击穿主绝缘，安全隐患很大。
二、工作原理

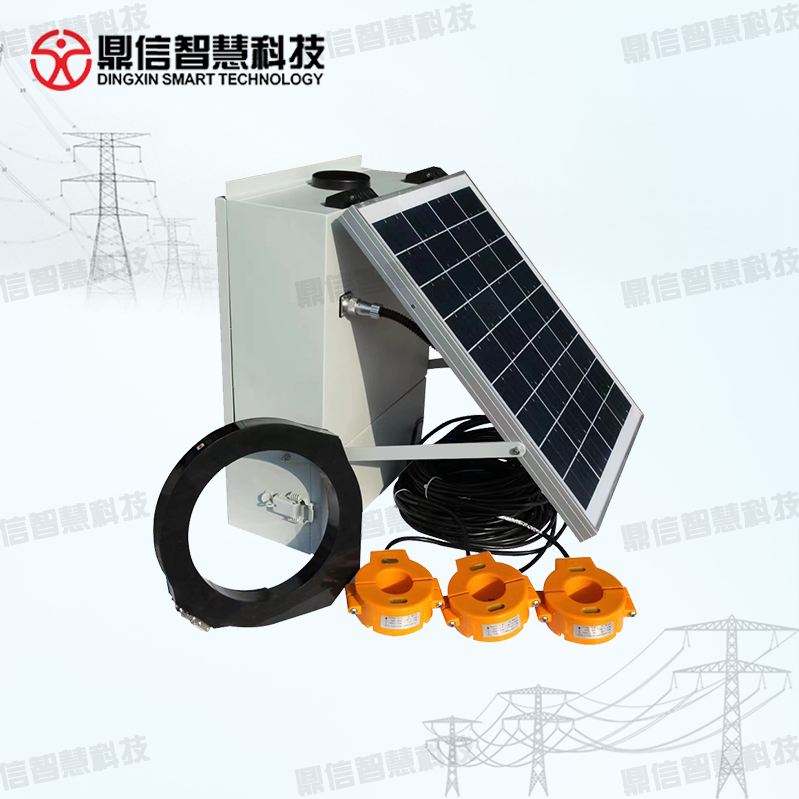

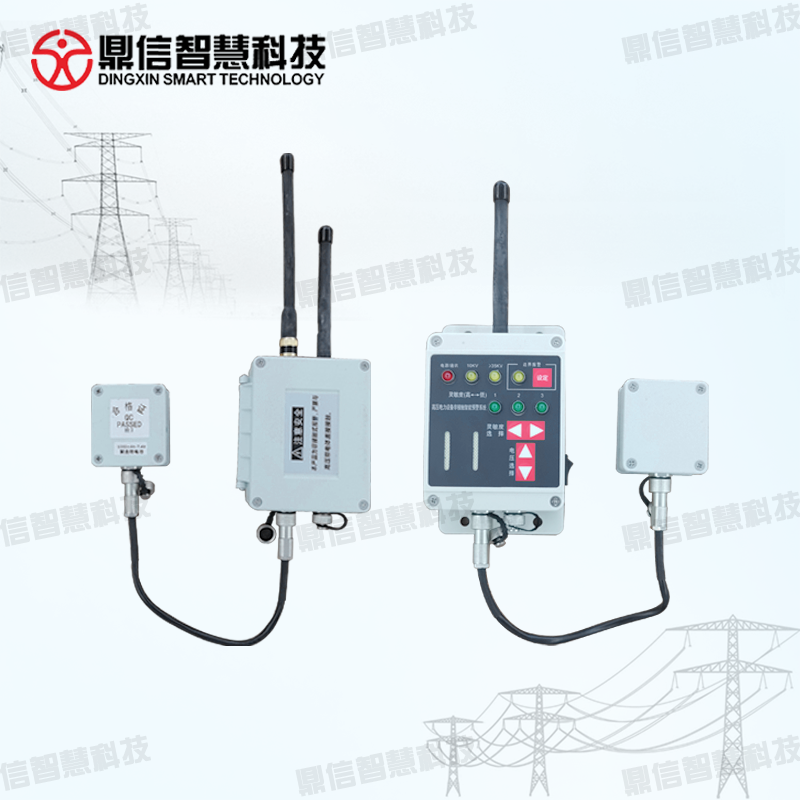

高压电缆护层环流监测系统利用通过对高压电缆接头处加装0～200A单模精确CT电流互感器和环流监测设备实时采集金属护层接地点的电流参数，利用4G / GPRS/ RJ45无线网络发送到监控中心，可在线定位故障点，以便及时对电缆进行抢修。
三、部分功能特点
1、能够实时在线监测高压电缆的环流数据，自主设定预警值和报警值；
2、可通过CT感应取电、光伏取电、蓄电池供电等方式维持设备正常运行；
3、采用工业级元器件，耐候性好，抗高温85℃，耐低温－55℃；
4、具备放电磁干扰能力，降低数据采集误差，具有系统自动修复功能；
5、外壳为铝压铸材质，防水不低于IP68，能够不受恶劣环境影响。
四、部分技术参数
1、可外接接地环流传感器数量：不小于3台
2、防雷保护等级：不低于2级
3、防水性能：不低于IP68
4、运行环境湿度：15%~98%
高压电缆护层环流监测系统是保障电缆安全运行的重要设备，主要作用就是对电缆的环流数据进行监测，避免出现环流异常故障，能够满足电缆运维监测要求，适用于10kV及以上的高压电缆。
高压电缆护层环流监测系统的更多资讯，可询鼎信智慧科技冯女士1/8/9/2/3/8/2/5/1/1/6
