产品概述：

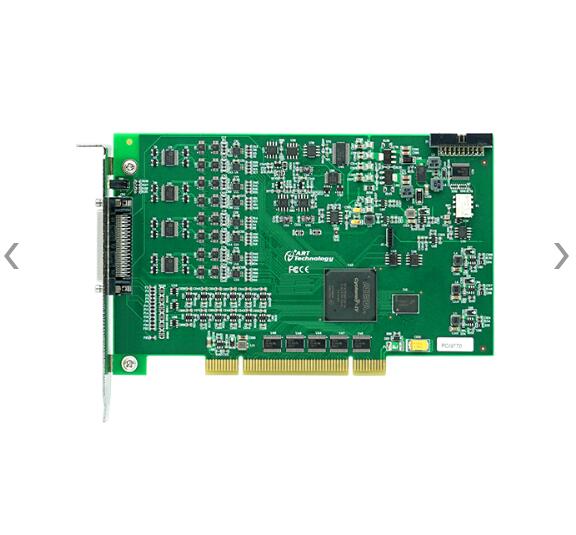

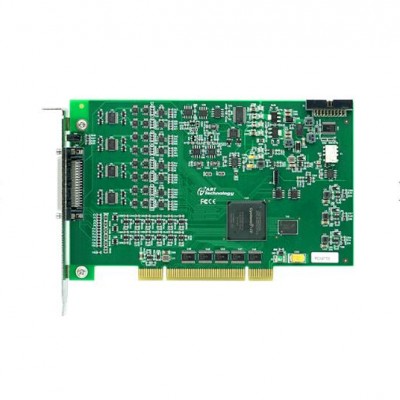

阿尔泰多功能同步数据采集卡PCI9770/1 (A/B)，该系列板卡提供8/4路单端或差分同步模拟输入通道；2路模拟量同步输出；8路带缓冲数字I/O，16/8路可编程I/O及2/1通道多功能计数器。
产品参数：
|
型号 |
AD |
DA |
CTR |
DIO |
||||
|
分辨率 |
通道 |
采样率 |
分辨率 |
通道 |
采样率 |
通道 |
通道 |
|
|
PCI9770 |
16 |
8 |
2MS/s |
16 |
2 |
2MS/s |
2路 |
24路 |
|
PCI9770A |
16 |
8 |
1MS/s |
16 |
2 |
1MS/s |
2路 |
24路 |
|
PCI9770B |
16 |
8 |
500KS/s |
16 |
2 |
500KS/s |
2路 |
24路 |
|
PCI9771 |
16 |
4 |
2MS/s |
16 |
2 |
2MS/s |
1路 |
16路 |
|
PCI9771A |
16 |
4 |
1MS/s |
16 |
2 |
1MS/s |
1路 |
16路 |
|
PCI9771B |
16 |
4 |
500KS/s |
16 |
2 |
500KS/s |
1路 |
16路 |
|
AI模拟量输入 |
采样范围 |
±10V、±5V、±2V、±1V |
|
采集方式 |
同步采集 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
8K字（点）FIFO |
|
|
触发源 |
软件强制触发、模拟量触发、外部数字量触发、AI首通道触发 |
|
|
AO模拟量输出 |
采样范围 |
±10V |
|
存储器深度 |
8K字（点）FIFO |
|
|
生成模式 |
单点（按需）生成、有限点生成、连续生成 |
|
|
通道输出模式 |
同步输出 |
|
|
CTR计数器 |
计数器位数 |
32 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
采样方式 |
CI：按需单点采样、有限点采样、连续采样 CI存储器深度：2K点FIFO |
|
|
CO：按需单点采样、有限点采样、连续采样 |
||
|
DI/O |
通道数 |
8路支持带缓存DIO（P0.<0..7>） |
|
PFI通道 |
16路/8路 |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
DIO存储器深度 |
2K点FIFO |
|
|
软件自动校准 |
||
|
支持多卡同步 |
||
