皮带输送机的设计、制造和安装保证满足现场使用要求,有高度的工作可靠性,尽可能少的维修工作量。
皮带输送机的结构形式为皮带输送,其结构设计保证物料流通,并带有托水盆,无渗漏。
驱动装置所有结合面的密封处无渗漏。
驱动装置具有过载保护功能,应能满足24小时连续运行。电机防护等级为IP55,绝缘等级为F。
驱动装置设有防护罩,其结构形式便于维修检查,并能满足室外安装的要求。
皮带输送机与格栅除污机联动,现场设有手动控制开关。
5.主要零部件材料
|
材料 |
皮带 |
防酸防碱环形胶带 |
电动滚筒 |
YWD型油浸式 |
两侧挡板 |
不锈钢 |
所有连接附件、地脚螺栓 |
|
机架 |
碳钢防腐或不锈钢 |
6.抗腐蚀
卖方应根据买方提出的使用条件,所接触的介质等情况对设备采取有效的喷涂措施。设备在喷涂之前,表面的铁锈、油脂等脏物清除干净。处理级别为Sa21/2。所有钢结构进行喷锌处理。
7.设备检验
每台设备须经检查试验合格,并附有产品合格证和使用维护说明书方可出厂。在全部设备安装完毕,我方进行现场测试,测试内容及测试结果满足标书的各项技术要求,并得到买方工程师的认可。

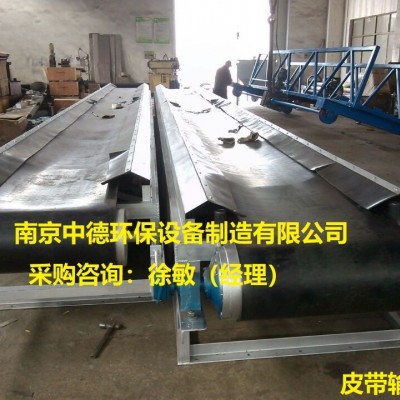

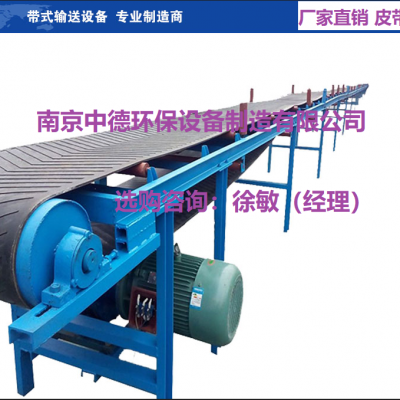

DS皮带输送机技术性能描述
皮带输送机置于格栅除污机或污泥脱水机后,用于输送栅渣和泥饼。
1.设备名称与数量
|
设备名称 |
数量 |
单位 |
安装位置 |
DS500×15 |
皮带输送机 |
1 |
台 |
|
DS500×6-30° |
|
|||
DS600×18 |
|
|||
DS600×9-26° |
|
2.供货范围
装配完整的皮带输送机
驱动装置
输送带
张紧轮
槽型托棍、回程托棍、导向棍
机架
两侧挡板、扫清器
所有连接附件、地脚螺栓
其它
3.技术参数
|
特性 |
|||
设备型号 |
DS500×15 |
DS500×6 |
DS600×18 |
DS600×9 |
输送渣量 |
4m3/h |
3m3/h |
5 m3/h |
m3/h |
皮带宽 |
500mm |
600mm |
600Mm |
|
输送距离 |
15m |
6m |
18m |
9m |
输送速度 |
1m/s |
1m/s |
||
皮带输送机高度 |
毫米 |
mm |
mm |
|
安装角度 |
0° |
30° |
26° |
|
安装场所 |
粗格栅后 |
粗格栅后 |
||
工作制 |
间歇运行 |
间歇运行 |
||
电源 |
380V,3相,50Hz |
380V,3相,50Hz |
||
控制要求 |
满足现场手动、自动控制 |
4.技术描述
