KJ煤矿排水监控系统系统组成 13562718011
井下泵房自动化监控系统主要由三部分组成：
1、地面自动化控制中心
地面监控站设置在地面自动化控制中心，通过工作站对井下泵房相关设施进行集控和监视。主要设备、设施包括工作站、24”显示器等。
2、信息传输通道
利用网络作为井下泵房监控系统的主干网，实现泵房相关设备的数据的实时传输。
3、泵房监控单元
井下监控单元由井下监控主控站及信号采集装置、传感器等组成，主控制站作为井下控制部分的通信核心，完成监控信息与地面控制中心的监控信息交互传递。同时，通过在现场的操作显示屏，为井下巡检人员提供整个系统的运行情况。

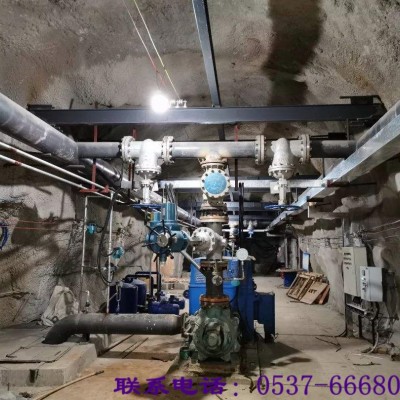

主排水泵房监控单元
1、泵房监控单元概述
主排水泵房监控单元由数据采集和设备控制设备PLC控制柜、显示设备操作台、闸阀控制系统和各种传感器等组成。
2、泵房监控单元系统实施
针对唐山沟煤矿排水泵房的实际情况和要求，泵房内配操作箱，完成泵、电动闸阀的实时控制。同时配备水位、流量、温度、压力、电压、电流、振动等传感器。
利用现场的矿用隔爆兼本安型操作台，实现水泵房集中控制。
Ø 、传感器设计
1）、配置矿用超声波流量计，完成对泵房排水流量的统计和计算。
2）、配备矿用液位传感器完成对水仓水位的实时监测。
3）、配备温度传感器、压力传感器和完成对泵的温度、压力的监测。
Ø 数据传输
1）、泵房内PLC控制站配置以太网模块，通过井上下工业以太环网将PLC数据传输到地面集控室。
