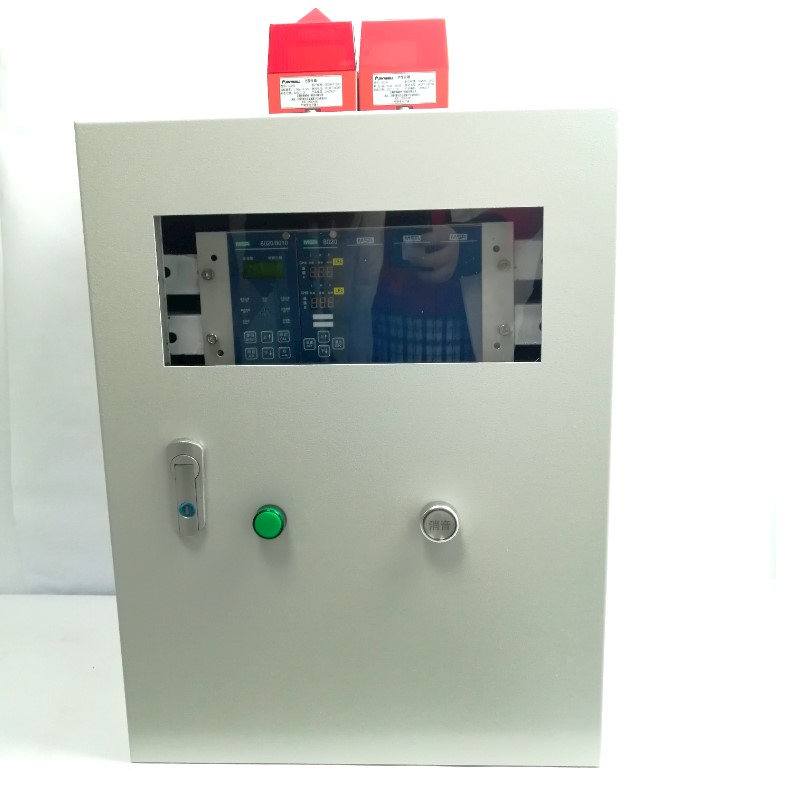

梅思安8020十八通道壁挂式机箱主机可燃性气体检测报警控制器
美国MSA梅思安
美国MSA梅思安 8020 控制器 产品介绍：
产品品牌：美国MSA梅思安
产品型号：8020
产品类别：固定式气体和火焰监测仪表
产品备注：控制器
美国MSA梅思安 8020 控制器 产品描述：
● 经济、可靠的气体报警控制器；
● 可连接各类气体变送器，并可灵活组合使用；
● 设置密码保护，防止误操作或者非法授权进入；
● 每通道由一个独立的LED 显示通道检测值，直观可靠；
● 每通道有独立的2 级浓度报警和1 个故障报警继电器输出；
● 每通道具有4-20mA 模拟信号输出；
● 公共单元提供RS485 接口，可配接计算机；
● 报警和事件记录功能，容量1000 条。
8020/8010型气体报警控制器
2产品概述
本产品为梅思安(中国)安全设备有限公司开发的气体报警控制器，功能完善，性能可靠。通过配置各种类型气体探测器，可以提供可靠的气体监测和报警，可为各种工业领域提供安全服务。
8020/8010型气体报警控制器的每个控制单元为双通道，两个通道互相独立，可同时配接两只相同或不同的气体探测器。
此外，仪表可集成在壁挂机箱或立式机柜中。2.18020/8010型气体报警控制器组成
图18020/8010型气体报警控制器
8020/8010型气体报警控制器由(A) 机架总成+ (B)控制单元两部分组成，结构如下:
(A) 机架总成结构:
机架总成有R5和R10二种总成结构:
·R5机架总成(10107302):R5机架组件+R5尾板组件+公共单元组件R10机架总成(10107304):R10机架组件+R10尾板组件+公共单元组件以下以R10机架总成为例作说明。
1公共单元组件
2尾板组件
3机架组件
1，公共单元组件
8020/8010型气体报警控制器
550En尚R
1)公共单元显示板PCBA组件2)公共单元主板PCBA组件
图3公共单元组件
1)8020/8010公共单元显示板PCBA组件功能
LCD显示器:
在正常无报警状态下，第一排左边显示"---”，右边显示总报警数“00“表示当前没有任何报警;第二排轮流切换显示年、月、日和时、分。
·在报警状态下，第一排左半部分轮流显示首报警的报警类型和报警部位，右半部分显示总的存在的报警点数;第二排轮流切换显示年、月、日和时、分。
提供备电正常/故障、主电正常/故障、标定以及总故障和总报警指示灯;
通过上、下、消音、右、复位及标定按键进行各种设置。
2) 8020/8010 公共单元主板PCBA组件功能:
提供24V直流电压供给各控制卡;
故障报警检测功能;
时间设置、故障报警历史记录查询功能;
主电、备电切换功能;主电欠压检测功能、备电故障检测功能;
在线标定功能。
机架组件
机架分为R5以及R10二种机型。
R5机架组件10107001
R10机架组件10107002
(B)控制单元结构
1控制单元显示板
2控制单元主板PC
图5控制单元
1.8020/8010 控制单元显示板PCBA组件功能:
显示气体浓度值
具有低报，高报，故障指示功能
通过“设置’、“退出’及“上’“下’按键进行各种功能设置。
低报、高报值设定功能;
在线清零功能:
通讯位号设定功能;
量程设定功能;
测量气体选择;
-自检、复位及增益调节功能
2.8020/8010 控制单元主板PCBA组件功能:
接收/输出4-20mA标准电流信号
低报、高报检测及继电器输出功能
