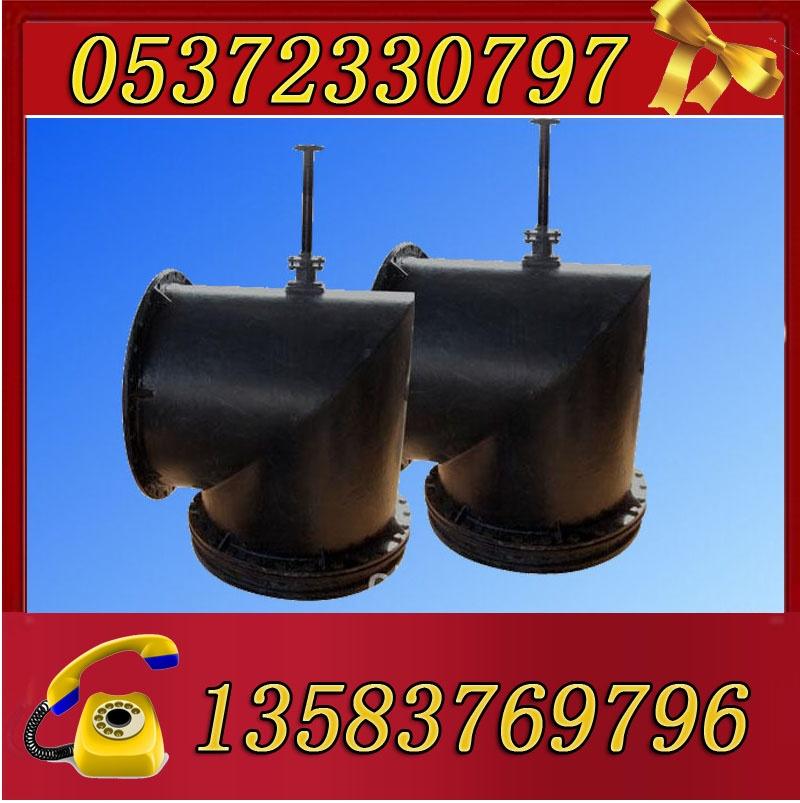

PZ2 型配水闸阀是直角式闸阀，用小型电动机作为动力源替代人工操作 , 可承受 0.1Mpa 的压力。主要 用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于 80 ℃。PZI-600配水闸阀材质是碳钢的，8个厚的钢板做的，其中最大的压力能达到1.9mpa.质量保证一年，质量要比铁的好，主要用于矿井底下。连接杆可以根据客户的要求进行定做，常用的有1.5m，3米，5米，5.5米，6m等不同规格的，如果有需要的话及时的联系。 一、概述 1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、 水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。 2、型号意义： 如：PZ2-400 PZ2-配水闸阀 400-公称直径 3、本系列产品所执行的标准是：企业标准Q/BBC-007-91《配水闸阀》。 二、结构说明 1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。 2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。 3、闸阀由阀体和阀瓣构成。 （1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。 （2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。 4、短管用于埋入配水井井壁，为焊接件。 5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为 5米 、 4.5米 、 4米 、 3.5米 四种 规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。以PZI-800为列，代号意思： 型号 公称直径：（毫米） 介 质： 介质温度 操作行程（毫米） 压力（公斤力/厘米2） 重量（公斤）带法兰短管 操纵方式 制造工艺 PZI-400 400 水 常温 216 1 370 手动操作 铸造/焊接 PZI-500 500 水 常温 216 450 手动操作 铸造/焊接 PZI-600 600 水 常温 290 637 手动操作 铸造/焊接 PZI-800 800 水 常温 290 851 手动操作 铸造/焊接 PZI-1000 1000 水 常温 314 1 1431 手动操作 铸造/焊接 |
