铸钢闸阀是以碳素钢铸造的楔式闸阀,密封面有一定的自密封能力,它的阀芯靠介质压力紧紧地与阀座密封面接触,达到严密不漏。楔形闸阀的阀芯斜度一般为3~6度,当强制关闭过量或温度变化较大的阀芯容易卡死。铸钢闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。铸钢闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。 密封面采用石棉石墨或柔性石墨,工作温度≤425℃,操作方式有手动、齿轮传动、电动、气动等,适用于水、蒸汽、油品介质管路中。
铸钢闸阀产品特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小。
2、闸阀密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料、密封可靠,操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、闸阀结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
铸钢闸阀主要性能:
|
					试验压力 (Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5~0.7 | |||||||||
| 壳体材料 | 适用介质 | 适用温度(℃) |
| 碳素钢(C型) | 水、蒸汽、油品 | ≤425 |
| 铬镍钛钢(P型) | 硝酸类 | ≤200 |
| 铬镍钼钛钢(R型) | 醋酸类 | ≤200 |
| 铬钼钢(I型) | 水、蒸汽、油品 | ≤550 |
RF Z41H Z41Y Z41W
| DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×ø14 | 175 | 200 | 4 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×ø14 | 180 | 200 | 5 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×ø14 | 210 | 200 | 6 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×ø18 | 210 | 200 | 7 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×ø18 | 350 | 200 | 19 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×ø18 | 358 | 240 | 29 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×ø18 | 375 | 240 | 33 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×ø18 | 433 | 280 | 45 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×ø18 | 502 | 320 | 63 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×ø18 | 612 | 360 | 108 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×ø23 | 676 | 360 | 134 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×ø23 | 820 | 400 | 192 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×ø25 | 969 | 450 | 273 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×ø25 | 1142 | 560 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×ø25 | 1280 | 640 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×ø30 | 1452 | 640 | 850 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×ø30 | 1541 | 720 | 907 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×ø34 | 1676 | 720 | 958 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×ø41 | 1874 | 800 | 1112 |

	主要用途:

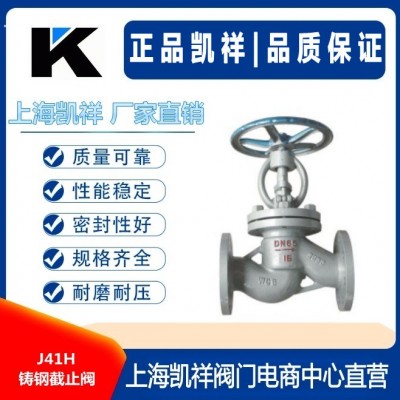

   J41H铸钢截止阀适用于公称压力PN1.6~16MPa,工作温度0~425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。J41H铸钢法兰截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。型号: J41H-16C(铸钢)、J41H-16P(304)、J41H-16R(316)、J41H-25C、J41H-40C、J41H-64C、J41H-64P、J41H-64R。
产品特点:
1、结构简单,制造和维修比较方便;
2、工作行程小,启闭时间短;
3、密封性好,密封面间磨擦力小,寿命较长。
	主要用途:

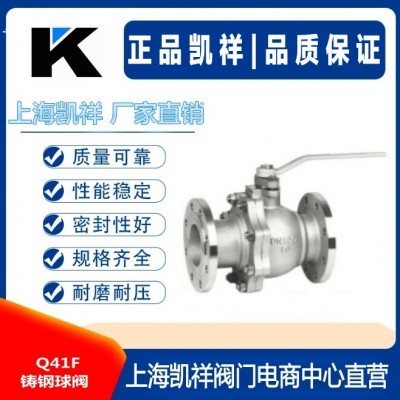

铸钢球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。Q41F铸钢球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具优点1、流体阻力小,球阀是所有阀类中流体阻力z小的一种,即使是缩径球阀,其流体阻力也相当小。
PN1.6MPa主要连接尺寸



PN2.5MPa主要连接尺寸


					公称通径DN


					15


					20


					25


					32


					40


					50


					65


					80


					100


					125


					150


					200




					L


					130


					140


					150


					165


					180


					200


					220


					250


					280


					320


					360


					400




					H


					59


					63


					75


					80


					95


					107


					142


					152


					178


					252


					272


					342





					W


					130


					130


					160


					180


					230


					230


					400


					400


					650


					1050


					1050


					1410





PN4.0MPa主要连接尺寸


					公称通径DN


					15


					20


					25


					32


					40


					50


					65


					80


					100


					125


					150


					200




					L


					130


					140


					150


					165


					180


					200


					220


					250


					320


					400


					400


					550




					H


					59


					63


					75


					97


					107


					142


					152


					178


					252


					272


					342


					345





					W


					130


					130


					160


					230


					230


					400


					400


					700


					1100


					1100


					1500


					1500





PN6.4MPa主要连接尺寸


					公称通径DN


					15


					20


					25


					32


					40


					50


					65


					80


					100


					125


					150


					200




					L


					130


					140


					150


					165


					180


					200


					220


					250


					320


					400


					400


					550




					H


					59


					63


					75


					97


					107


					142


					152


					178


					252


					272


					342


					345





					W


					130


					130


					160


					230


					230


					400


					400


					700


					1100


					1100


					1500


					1500





PN10.0MPa主要连接尺寸


					公称通径DN


					15


					20


					25


					32


					40


					50


					65


					80


					100


					125


					150


					200




					L


					165


					190


					216


					229


					241


					292


					330


					356


					432


					508


					559


					660




					H


					59


					63


					75


					97


					107


					142


					152


					178


					252


					272


					305


					398





					W


					130


					130


					160


					230


					230


					400


					400


					700


					1000


					1100


					1500


					1800





1. 流体阻力小,其阻力系数与同长度的管段相等。


					公称通径DN


					15


					20


					25


					32


					40


					50


					65


					80


					100


					125


					150


					200




					L


					165


					190


					216


					229


					241


					292


					330


					356


					432


					508


					559


					660




					H


					59


					63


					75


					97


					107


					142


					152


					178


					252


					272


					305


					398





					W


					130


					130


					160


					230


					230


					400


					400


					700


					1000


					1100


					1500


					1800


2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
