Q345RHIC需要做HIC氢致开裂实验。
Q345RR-HIC需要做HIC氢致开裂实验和SSCC抗硫化氢实验。
Q345RHIC和Q345RR-HIC试验环境：A溶液HIC钢（HIC-A）和B溶液HIC钢（HIC-B）
Q345RHIC和Q345RR-HIC试验项目：拉伸、弯曲、厚度方向性能、晶粒度、布氏硬度、超声波探伤、HIC试验、冲击试验、高温拉伸、SSCC试验、熔炼分析、成品分析。
二、Q345RHIC和Q345RR-HIC化学成分
| 钢种 | 牌号 | C | Si | Mn | AL | Ca | O | CE |
| Q345RHIC和Q345RR-HIC | 熔炼分析 | ≤0.20 | 0.20-0.55 |
1.20- 1.36 |
≥0.020 |
0.0015- 0.0030 |
≤0.004 | ≤0.45 |
| 成品分析 | 0.20-0.60 |
Q345RHIC和Q345RR-HIC化学成分要求熔炼分析P≤0.015、S≤0.003；成品分析P≤0.015、S≤0.004。为满足用户的不同要求，便于生产管理，针对钢种的S、P要求又分为Ⅰ、Ⅱ、Ⅲ三个级别：
| 等级 | 成分 | P | S |
| Ⅰ | 熔炼 | ≤0.015 | ≤0.003 |
| 成品 | ≤0.015 | ≤0.004 | |
| Ⅱ | 熔炼 | ≤0.010 | ≤0.002 |
| 成品 | ≤0.010 | ≤0.003 | |
| Ⅲ | 熔炼 | ≤0.008 | ≤0.002 |
| 成品 | ≤0.008 | ≤0.002 |
三、Q345RHIC和Q345RR-HIC力学性能
| 钢种 |
厚度 (mm) |
ReL MPa |
Rm MPa |
A % |
冲击温度 ℃ |
冲击值 J |
180°弯曲试验 b=2a |
厚度方向性能ψZ（%） | |
| 平均值 | 单个值 | ||||||||
| Q345RHIC和Q345RR-HIC | 8--16 | ≥345 | 510-640 |
≥21 |
-30 |
均值≥34 单值≥24 |
d=2a |
≥35 |
≥25 |
| >16--36 | ≥325 | 500-630 | d=3a | ||||||
| >36--60 | ≥315 | 490-620 | |||||||
| >60-100 | ≥305 | 490-620 | ≥20 | ||||||
| >100-150 | ≥285 | 480-610 | |||||||
四、Q345RHIC和Q345RR-HIC的检验项目、取样数量、取样方法及试验方法
| 检验项目 | 取样数量（个） | 取样方法 | 试验方法 | |
| 化学分析 | 熔炼分析 | 1（每炉） | GB/T20066 | GB/T223 |
| 成品分析 | 1（逐轧制张） | |||
| 拉 伸 | 1（逐轧制张） | GB/T2975 | GB/T228 | |
| 弯 曲 | 1（逐轧制张） | GB/T2975 | GB/T232 | |
| 厚度方向性能 | 3(逐轧制张） | GB/T5313 | GB/T5313 | |
| 晶粒度 | 1（每炉） | YB/T5148-93 | ||
| 布氏硬度 | 1（逐轧制张） | GB/T231 | ||
| 超声波探伤 | 逐张 | 合同中注明 | ||
| HIC试验 | 见附加要求 | 合同中注明 | ||
| 冲 击 | 3（逐轧制张） | GB/T2975 | GB229 | |
| 高温拉伸 |
1（逐轧制张） 见附加要求 |
GB/T2975 | GB/T4338 | |
| 合同中注明 | ||||
| SSCC试验 | 合同中注明 | |||
注：所有钢板应对其检验用试样进行模拟焊后热处理，推荐模拟焊后热处理温度：620±10℃，保温时间：8小时，温度400℃以上装出炉，升降温速度≤150℃/h，如与推荐热处理制度不符具体模拟焊后热处理制度在合同中注明。
五、Q345RHIC和Q345RR-HIC执行标准：
5.1 钢板尺寸、外形、重量及允许偏差应符合GB/T709的规定。
5.2厚度偏差按GB/T709的B类或C类执行，在合同中注明。
5.3钢板按理论重量交货，理论计重采用的厚度为钢板允许的z大厚度和z小厚度的算术平均值。钢的密度为7.85g/cm3。
5.4钢板表面质量应符合GB713-2008的规定。
5.5钢板的包装、标志及质量证明书应符合GB713-2008的规定。
5.6未尽事宜执行GB713-2008的规定
附加要求（在用户提出要求并在合同中注明时才予以保证）
六、Q345RHIC和Q345RR-HIC其他牌号
Q245R (HIC),Q245R (R-HIC),15CrMoR（H）,16MnDR（HIC）, 16MnDR（R-HIC）,SA516Gr70（HIC）, SA516Gr70（R-HIC）,12Cr2Mo1R（H）,14Cr1MoR（H）,12Cr1MoR（H）,SA387Gr11（H）
舞钢鑫泽钢铁主营

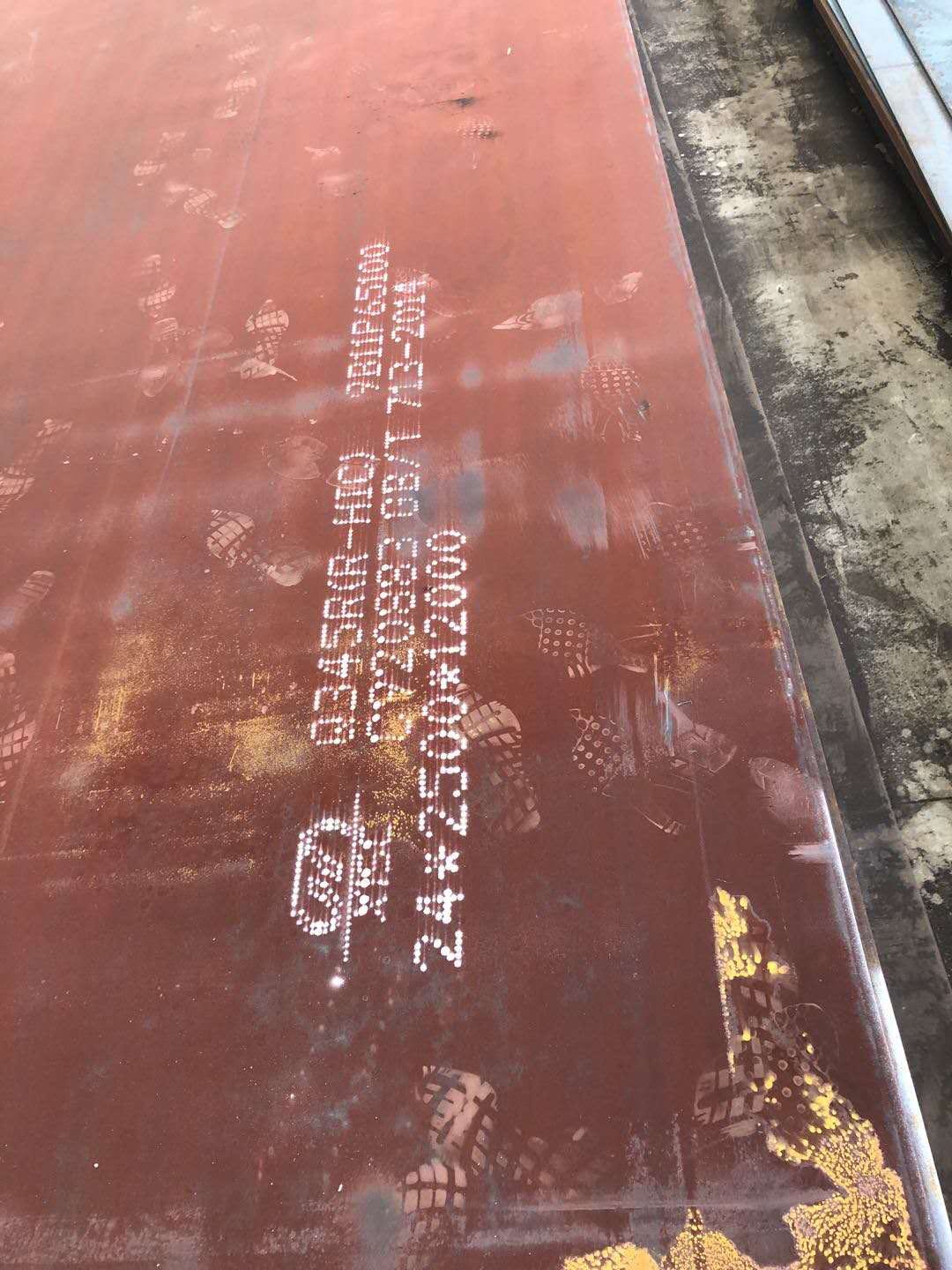

抗硫化氢钢板：Q345R（R-HIC）、Q245R(R-HIC)
国标容器板：Q245R、Q345R、Q370R、12Cr1MoVR、14Cr1MoR、15CrMoR
国标低温容器板：16MnDR、09MnNiDR、08Ni3DR
美标容器钢板：SA516Gr70、SA516Gr60、P11、P22等（正火+回火+探伤）
欧标容器板：P265GH、P355GH、P355NH
耐磨钢板：NM360、NM400、NM450、NM500
高强度钢板：Q390C/D/E、Q420C/D/E、Q460D/E、Q550D/E、Q690D/E、Q960D/E
欧标低合金钢板：S355JR、S355JO、S355J2、S355K2、S355NL
低合金Z向性能板：Q345C/D/E-Z15、Z25、Z35
合金结构钢：35CrMo、42CrMo、30CrMnSiA、15CrMo
优碳钢板：10#、20#、35#、45#、 50#、20Mn、50Mn等
钢板可按规格切割零售，可按图纸下料切割！
联系人：王笛
手机：13783759908（微信同号）
QQ：2179372373
