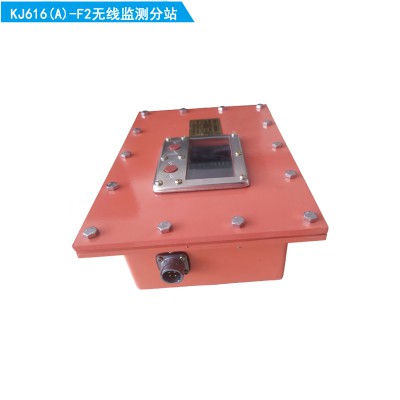

1. KJ616（A）-F2矿用本安型监测分站是用于采集传感器数据通讯信号，并将信号传输到地面计算机。具有体积小、结构简单、操作方便、易于技术实现掌握和后续数据处理利用功能强等特点。
产品符合生产技术管理过程的要求与技术管理规范，亦凸现了技术性的特点，是理想的压力数据传输产品。具有推广应用前景。
2. 可在下列环境条件下使用
2.1井下监测分站一般应在下列条件下正常工作：
a)温度：0 ℃～+40 ℃；
b)相对湿度：≤95%（+25 ℃）；
c)大气压力：80 kPa～106 kPa；
d)无显著振动和冲击的场合。
2.2井下监测分站能承受的Z恶劣的贮运条件为：
a) 高温：+60 ℃；
b) 低温：-40 ℃；
c) 平均相对湿度：95%（+25 ℃）；
d) 振动：加速度50 m/s2；
e) 冲击：峰值加速度500 m/s2。
二 .KJ616（A）-F2矿用本安型监测分站产品分类
1. 防爆型式：矿用本质安全型。
2. 防爆标志：Ex ibⅠMb。
3. 外形尺寸及重量
外形尺寸(长×宽×高)：284mm×195mm×93mm。
重量：约4kg。
三. KJ616（A）-F2矿用本安型监测分站主要技术特性
1.供电电源
额定电压：DC 18V。工作电压范围：9V～21V，工作电流≤200mA。
2.电气性能
2.1分站具有与传输主站通信及指示功能。
2.2分站具有与配套传感器无线通信功能。
2.3分站与KJ616（A）-F1矿用本安型传输主站之间的传输
a)传输方式：主从式、半双工、RS485；
b)接口数量：1路；
c)传输速率：4800bps；
d)Z大传输距离：2km（使用MHYV 1×4（7/0.37mm）通信电缆，单芯芯线截面积为0.75mm2）。
2.3分站与配套传感器之间的无线传输
a)传输方式：GFSK无线传输；
b)中心工作频率：450MHz±2MHz；
c)发射功率：-20dBm～20dBm；
d)Z大传输距离：100m（无遮挡）。
2.4Z大接入容量
分站所能接入配套传感器Z大数量为64台。
2.5本安参数：
本安参数电源端：Ui：19V，Ii：900mA，Ci：0μF， Li：0mH；
RS485信号端：Uo：5.1V，Io：100mA，Co：20μF， Lo：10mH。
四. 操作说明
通讯分站采用高强度钢材制作，超厚耐冲击，避免正压传感器精度受外界强烈干扰条件影响。
1. 安装
通讯分站吊挂在巷帮壁面的适当位置。离工作面的一台正压传感器距离不大于20m。
2. 计算机操作
通过地面计算机显示窗口所示的功能和指示导向，选择所需功能完成监测、通讯、及数据分析与处理。
五. 维护及故障分析
1. 使用注意事项
1) 通讯分站壳体表面积聚大量煤尘时，应及时清除煤尘。
2) 防爆电源的输入电压为AC127V或660V。
2. 常见的故障现象及排除
1) 在进行数据通讯时，周围不得有强磁场干扰或摇动正压传感器和通讯分站。
2) 防爆电源输入电压指示灯不亮，保险丝烧断，更换保险丝。
3) 电缆与电缆连接时，电缆接头必须用厂家提供的接线盒，不得用简单的胶布包接。
3. 检修周期为一年。
