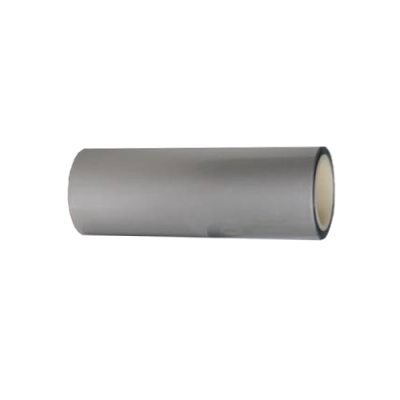

锂电池铝塑膜

关于铝塑膜

铝塑膜 （Aluminum Laminated Film, ALF) 是软包装锂电池电芯封装的关键材料，是由多种塑料、铝箔和粘合剂组成的高强度、高阻隔的多层复合材料。单片电池组装后用铝塑膜密封，形成一个电池，铝塑膜起保护内容物的作用。软包锂电池用铝塑复合膜具有良好的阻隔性、耐电解液稳定性、冷冲压成型性、抗穿刺性和绝缘性，是软包锂电池中最为关键的一个安全环节，是技术要求极其苛刻的一种复合材料。

材料结构与生产工艺

1.产品典型结构

典型铝塑膜的结构主要为：ON（表层）/Al（铝箔层）/CPP（树脂层）。其中，最外层通常为尼龙层或PET与尼龙的复合层，主要起防污染、耐腐蚀及防止外力损伤的保护功能；中间铝箔层为基体材料，起防水、阻隔作用及产品形态成型；聚丙烯为热封层，主要作用是封口粘接，并起到将铝层与电芯隔开，防止包装的电解质泄露而腐蚀铝箔；粘合剂或粘合树脂复合层主要起到层间强联接作用。

2.生产工艺及制程

图1 二种生产工艺	图2 生产制程示意图

3.产品的材料结构

LGA-G系列：LGA-088G/LGA-113G/LGA-152G

LGA-E系列：LGA-152E/LGA-156E

LGA-R系列：LGA-113R/ LGA-152R/LGA-156R

产品规格

产品型号	厚 度	宽 度	长 度
LGA-088G	88µm	400mm/480mm	200m~400m
LGA-113G	113µm	320mm/400mm/480mm
LGA-113R	113µm	320mm/400mm/480mm
LGA-152G	152µm	400mm/480mm
LGA-152E	152µm	400mm/480mm
LGA-152R	152µm	400mm/480mm
LGA-156E	156µm	400mm/480mm
LGA-156R	156µm	400mm/480mm
备注	★ 可以根据客户的要求进行生产和分切，最大宽度900mm，最小宽度50mm。

产品特性

具有极高的阻隔性，比普通铝塑复合膜的阻隔性高10000倍；

具有极好的耐电解液性能；

具有良好的冷冲压成型性；

具有优良的热封强度，利于电池封装加工；

具有优异的冲压成型性；

具有卓越的耐电解液腐蚀性，通过创造性的防腐蚀处理工艺，使得产品中：不含有重金属；

耐酸腐蚀性能卓越；铝层经冲压变形后防腐处理层具备一定的自愈性，保证电池长期使用的可靠性；

具有优异的热封性能，耐高温，绝缘性强：无论是侧封、顶封、注液后封口性能均达到或超过同行业水平；可以在较宽的温度范围内保持较高的热封强度，对于电池的加工及耐久性使用有利。同时在绝缘性、摩擦系数、抗穿刺性能、弯曲性能、水分透过性、氧气透过性、印刷性能等各项物性均通过严格测试。

产品物化性能

测试项目		LGA-088G	LGA-113G	LGA-113R	LGA-152G	LGA-152E	LGA-152R	LGA-156E	LGA-156R
厚度 µm		88±5%	113±5%	113±5%	152±5%	152±5%	152±5%	156±5%	156±5%
剥离强度 N/15mm	ON/AL	≥3	≥3	≥3	≥3	≥3	≥3	≥3	≥3
	CPP/AL	≥6	≥6	≥6	≥8	≥8	≥8	≥12	≥12
热封强度 N/15mm		≥40	≥40	≥60	≥60	≥60	≥60	≥70	≥70
耐电解液性 N/15mm	剥离强度（CPP/AL)	≥5	≥6	≥6	≥8	≥8	≥8	≥8	≥8
	热封强度	≥30	≥50	≥50	≥50	≥50	≥50	≥60	≥60
保护层耐电 解液腐蚀性		Y	Y	Y	Y	Y	Y	Y	Y
成型性能 mm		≥5	≥5	≥5	≥6	≥6	≥6	≥6	≥6
穿刺强度 N		≥18	≥20	≥20	≥20	≥20	≥22	≥22	≥22
抗拉强度 N/15mm		≥80	≥100	≥100	≥100	≥100	≥110	≥110	≥110
卤素 ppm		Free	Free	Free	Free	Free	Free	Free	Free
RoHS ppm		Free	Free	Free	Free	Free	Free	Free	Free
热封强度：温度180℃、面压力0.6MPa、时间3秒；         耐电解液性能测试条件：样品浸泡于电解液，85℃*24hr，EC:DEC:DMC=1:1:1,LiPF6 1mol/L；         保护层耐电解液腐蚀性：将电解液滴于外保护层表面，1hr后擦拭干净观察，无残留印迹、溶解、变色、分层，“N”为不耐腐蚀；“Y”为耐腐蚀性优秀；         成型性能：联净双坑模具、模具尺寸65*80mm顶角R=1.5；         试验用设备：拉力试验机、热封仪、冲压机、电热恒温水浴锅，厚度测试方法按GB/T 6672-2001。

应用领域

主要应用于3C消费电子电池、储能电池、动力电池等，如移动通讯、数码相机、笔记本电脑、MP3、智能穿戴、无人机、电动汽车等。
