产品概述

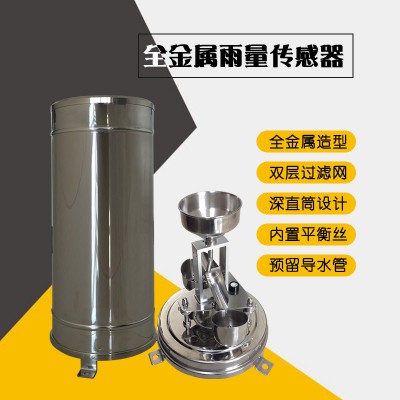

全金属雨量传感器是一款全金属打造的新型雨量传感器，通过内部双翻斗的翻动来感知降雨量，并转换成可以进行计量的物理量信号。该传感器的主要部件都是由金属制作的，具有外壳坚固、强度高、防护性好等特点，此外，精心设计了双层过滤网、全封闭结构、预留导水管口等细节，确保观测到的雨量数据测量精度更高，降低出现管道堵塞或线路故障的可能性。

功能特点

◆体积小，重量轻，携带、安装极其方便；

◆测量精度高，误差小，稳定性好，抗干扰能力；

◆深直筒的结构设计，可以避免雨水外溅，确保采集到的雨水能够及时地从承雨口注入进水口，从而保证翻斗及时感知雨量的变化；

◆双层防护网过滤，能够有效地防止树叶等杂物阻塞进水口，避免因堵塞而影响降雨流入；

◆翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠；

◆主要由不锈钢制成，不起锈，坚固结实，且外观质量佳；

◆承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小；

◆底盘内部设有水平调节泡，可以辅助底角将设备调整到水平；

◆内置平衡丝，可在雨量传感器基本稳定的前提下局部调整翻斗，确保翻斗处于平衡的状态；

◆全封闭结构，可以防止小动物进入仪器内部，避免其破坏电路或阻塞进出水口；

◆底座预留导水管口，可外接导水管，将观测过程中测量的雨水排放到用户指定的位置。

适用范围

全金属雨量传感器是一种水文、气象仪器，用来测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。可用于气象台（站）、水文站、农林、国防、野外测报站等有关部门，配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等；也可为防洪、供水调度、电站水库水情管理提供原始数据。

工作、存储条件

工作温度：-40～85°C       工作湿度：0～100%RH

储存温度：-40～125°C      储存湿度：＜80%（无凝结）

工作原理

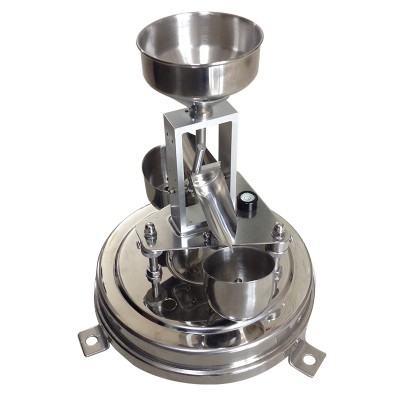

承水口收集的雨水，经过上筒（漏斗），注入计量翻斗——翻斗是用不锈钢制成的用中间隔板分成两个等容积的斗室。它是一个机械双稳态结构，当一个斗室接水时，另一个斗室处于等待状态。当所接雨水容积达到预定值0.2(或0.5)mm时，由于重力作用使自己翻倒，处于等待状态，另一个斗室处于接水工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使干式舌簧管通断。即翻斗每翻倒一次，干式舌簧管便接通一次送出一个开关信号（脉冲信号）。

技术参数

供电电压：5V～24V DC(485型需要，脉冲不需要)

承雨口径：φ200mm

测量范围：雨强0～4mm/min

测量精度：±2%

分辨率：0.2mm、0.5mm（可选）

信号输出：

脉冲型

信号：单干簧管通断

485型

    通讯协议：Modbus-RTU（可定制）

设备功耗：<15mA

防护等级：IP66

尺寸、重量

外型尺寸：ф220mm*560mm

整机重量：3.5（Kg）
