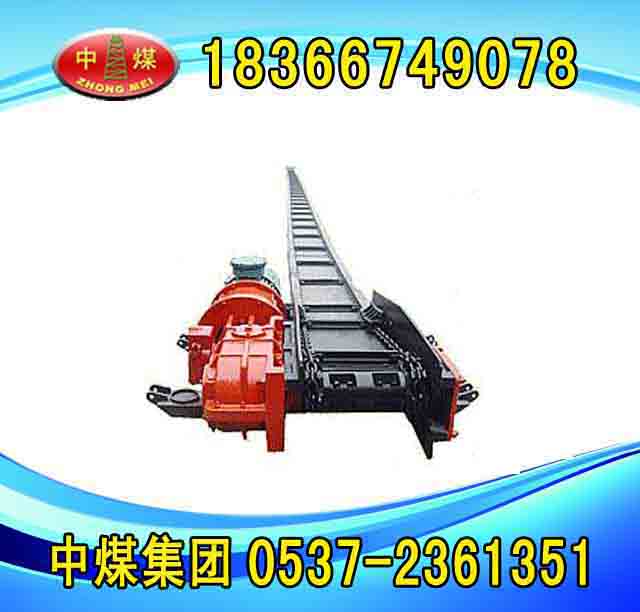

SGB420/40T刮板输送机
刮板输送机规格,SGB刮板输送机配件,贵阳刮板输送机,中煤刮板机,刮板输送机厂家
小40T刮板输送机，又名为SGB420/40刮板输送机，买SGB刮板输送机到中煤集团，中煤程冬梅负责销售刮板输送机，我们一起来了解一下刮板输送机的相关产品知识，选择更适合您用的刮板输送机规格，刮板输送机配件
SGB420/40T刮板输送机的技术参数如下
出厂长度：80米(可根据客户需求做)
输送量：420吨/时
中部槽宽度：420
减速机型号：JS40
电机功率：40KW
小程为您简述一下SGB420/40T刮板输送机配件，主要由机头部分,机尾部分和机身部分组成
1、 总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。
2、 主要部件结构及工作原理传动部：传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板构成封闭式无极传动链，从而起到运输煤炭的作用。
3、 减速器：减速器为三级圆锥圆柱齿轮传动，传动功率40kw，传动比24.564。为保证轴承正常运转，应对轴承的轴向游隙进行适当调整：一轴为0.04--0.1；二轴为0.08—0.15；三轴为0.07—0.15；四轴为0.2—0.4，圆弧伞齿轮的轴向位置也应适当调整，以保证合理的啮合侧隙和接触斑点，其啮合侧隙不小于0.17mm，接触斑点沿齿长和齿高方向不少于50%。一轴轴向游隙可通过调整螺母进行调整，二、三、四轴轴向游隙用调整垫进行调整。
4、 链轮：链轮半滚筒组成一体，为刮板链传递动力。
5、 机头架：机头架由侧板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。
6、 盲轴：盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。
7、 紧链器：紧链器（由偏心轮、外壳、闸带、制动轮等零件组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮板链的作用。
8、 过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。
9、 中部槽：中部槽是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。
10刮板链：刮板链由圆环链、刮板、连接环、螺栓组装而成，刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用，连接环凸起部分起导向作用
11、机尾：机尾由机尾架和机尾轴组装而成，是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部，可使整机铺设长度增到160m。
注：采用双驱动方式时只能共用一套电控装置，先将首尾传动部调至转向一致后方可开机，否则，将造成拉断刮板链或损坏传动部等事故发生。
