一、产品简介：

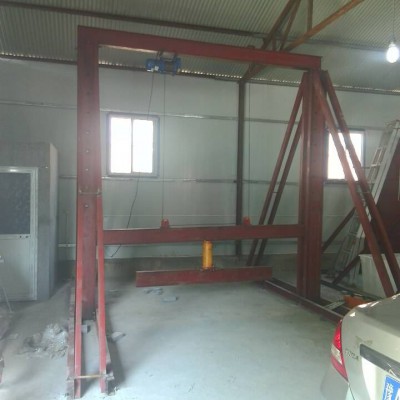

混凝土排水管外压试验机用于混凝土排水管、钢筋混凝土排水管的外压试验，依据国家标准混凝土和钢筋混凝土排水管GB T11836-1999，GBT16752-2010.适用于管径100-2600mm的产品，主要用于混凝土和钢筋混凝土管物理性能试验的专用设备，是贯彻、实施排水管国家标准可靠的检测手段。该机的加压梁系采用重叠的结构形式，以适应不同管径和长度要求，而且加压系统部分采用分离式千斤顶，就地既可实现操作，加压速度自由调节，测试结果直接用数字显示，精度高，避免了人为的视读误差。
二、产品特点：
1、手动液压加载。
2、力值以油压表显示。
3、横梁采用外力升降，方便做不同内径排水管试验（300-3000mm）。
4、混凝土排水管外压试验机机座采用混凝土浇注，与地面平齐，方便各种口型排水管的放入。
5、高刚性机架设计，减少了对试验结果的干扰因素。
6、分别有手动控制与自动控制两种方式，自动控制方式可以打印试验保存，保存excel表格数据。
三、主要参数：
|
产品名称 |
混凝土排水管外压试验机 |
|
|
产品型号 |
JNPY-500 |
|
|
基本原理 |
根据试样的不同直径分别设有排气孔，通过注水泵快速注水排气，然后通过打压泵实现打压。 |
|
|
|
试验压力 |
0-500KN |
|
控压精度 |
试验压力值上限的+2％，下限的-1％ |
|
|
油缸行程 |
200mm |
|
|
试验空间 |
3000mm |
|
|
横梁调整范围 |
300mm～3000mm |
|
|
试样数量 |
1路控制试验压力和试验时间 |
|
|
加载方式 |
手动泵 |
|
|
力值显示方式 |
数显 |
|
|
精度等级 |
1级 |
|
|
试样安装方式 |
手动 |
|
|
|
循环系统，压力控制系统，工件安装装置，手动控制 |
|
|
适用范围 |
混凝土排水管 |
|
