- 产品简介：

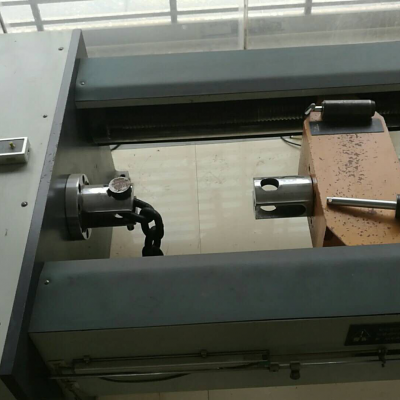

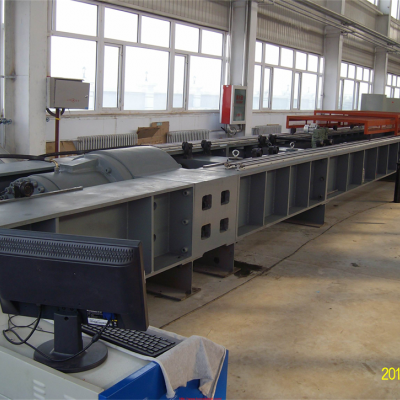

1、WDL系列三环链车载卧式拉力试验机可对各种三环链、矿车连接件、连接链进行拉力实验，增加适当辅具，也可用于各种金属材料、钢索、电力金具、链条、吊装带等较长试样的拉伸、广泛用金属制品、建筑结构、船舰、等领域。微机控制电子式卧式拉力试验机采用我公司成熟的万能试验机技术，增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间（可以增加到二十米以上，这是立式试验做不到的），满足了大试样、全尺寸试样的试验，本设备精巧，适合放在车上，满足客户的各种需求。
2、三环链车载卧式拉力试验机采用机架整体钢板焊接框架结构（根据客户需求），由交流伺服电机带动滚珠丝杠，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣等产品的拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点。
3、试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动或者自动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。
4、本方案书以下列标准为依据进行企划：
- GB/T 228.1-2010 《金属材料 拉伸试验 第1部分 室温试验方法》
- GB/T 2611-2007 《试验机 通用技术要求》
- AQ 1113-2014 煤矿在用窄轨车辆连接插销检验规
- 以上标准均执行有效标准
- 产品参数：
1、最大负荷： 1000kN
2、结构形式： 单出杆双作用油缸框架结构
3、试验操作高度： 500mm
4、驱动控制方式： 微机控制电液伺服
5、试验类型： 常温金属拉伸等
6、过载保护： 105％过载保护(无变形、无机械损伤)
7、整机噪声： 不超过70dB
8、负荷示值准确度： 优于示值的±1%
9、负荷分辨率： 500000码，且全程分辨率不变
10、力值测力范围： 2%～100%F·S（全程不分档）
11、负荷控制精度： 优于示值的±1%
12、应力控制精度： 优于示值的±1%
13、位移示值准确度： 优于示值的±1%
14、位移分辨率： 0.001mm
15、位移控制精度（速度）: 优于示值的±1%
16、活塞向移动速度范围： 0-50mm/min满负荷无极调速
17、活塞空载最大移动速度： 不小于100mm/min,并任意可调
18、活塞行程： 400mm（车载）/500 mm（非车载）
19、拉伸空间： 1000mm（车载）/1500mm（非车载）
20、试验宽度： 600 mm
21、拉伸空间中心高度： 500 mm
22、主机最大外形尺寸（长×宽×高）：约3800×1300×800（车载）
/4300×1300×800mm
23、控制柜外形尺寸(mm)： 约1100×700×930
