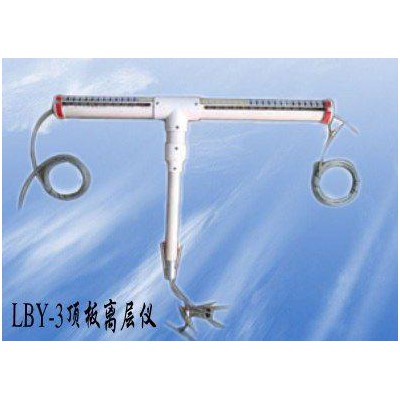

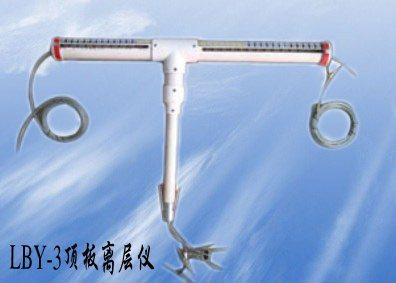

顶板离层仪简介

顶板离层仪是一种监测顶板岩层移动的专用监测仪器。顶板离层仪又叫做顶板离层指示仪，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据，从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。另外还开发了数显顶板离层仪、在线监测顶板离层仪。

顶板离层仪组成

顶板离层仪主要有基点锚固器、钢绞线、套筒、游标尺、拉紧螺丝组成。

顶板离层仪监测原理

深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。

顶板离层仪参数

测量点数（个）：2/3
量程（㎜）： 200
读数精度： 1㎜
安装锚孔直径 ：28-42（㎜）
顶板离层仪安装：
1.先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。
2.将浅部锚头送入至安装位置。
3.安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。

4. 外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
