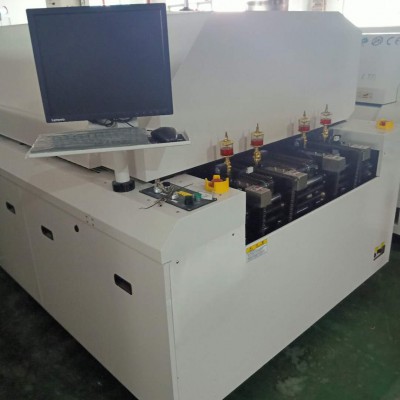

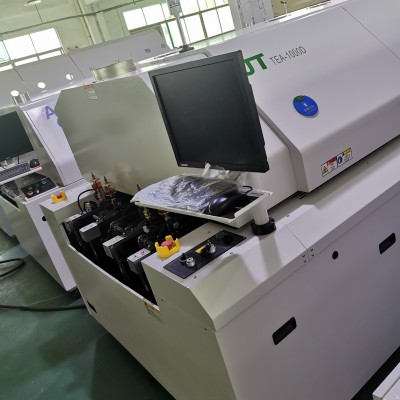

外形尺寸： L×W×H |
6000×1660 ×1530 |
|
重量 |
Approx. 2950kg |
|
电源 |
3P5W,380V 50/60Hz |
|
加热区数目 |
Top 上10 ; Bottom 下10 |
|
冷却区数目 |
上2 (Internal / 内置) |
|
有效加热长度 |
3892mm |
|
启动功率 |
38kw |
|
正常运行功率 |
11KW |
|
启动时间 |
approx. 25min |
|
温度设定范围 |
室温 - 300℃ |
|
PCB板上/下元件可容高度 |
25mm |
|
PCB宽度范围 |
单轨：50～490mm/双轨：50～270mm×2 |
|
运输导轨系统 |
|
|
高强度，低吸热硬化导轨 |
S |
|
导轨数量 |
双导轨（双轨同速） |
|
运输速度控制方式 |
变频器调速 |
|
双链扣链条 |
防止PCB 变形卡入导轨（尤其是薄PCB，双面焊接PCB） |
|
链条回程保护导轨 |
S |
|
传送速度范围 |
300～2000mm/min |
|
导轨和网带 |
S＋S |
|
传送高度 |
900±20mm |
|
导轨宽度调整方式 |
电动+手动 |
|
润滑油自动加注 |
Standard |
|
导轨固定端 |
1、4边固定，2、3边活动 |
|
PCB 传送方向 |
左至右 |
|
加热部分 |
|
|
热风马达 |
高可靠性热风马达，转速CPK≥1.33 |
|
回风方式 |
前后为主，左右为辅。四面回风方式。 |
|
温度控制方式 |
PID+SSR |
|
温度参数循环自动控制 |
S |
|
热风控制方式 |
变频器调速（预热，冷却分开调整） |
|
热风分速调整范围 |
Min: 30Hz ; Max: 50Hz |
|
排风管排气量 |
10 M3/min x 2 set 套 |
|
吹风设计 |
小风速风轮。 |
|
设定温度控制精度 |
±1℃ |
|
升温斜率 |
0-3℃/每秒 |
|
冷却区及助焊剂回收 |
|
|
冷却区冷却效率 |
以劲拓的测试PCB（200x300x1.6)，无铅曲线设定，链速800mm/min,空气型设备：约3～5℃/秒 |
|
冷却方式 |
空气冷却 |
|
助焊剂回收系统 |
S |
|
控制系统 |
|
|
控制电脑 |
商业电脑+ 17’液晶显示器 |
|
PLC系统 |
麦科米特 |
|
温控系统 |
麦科米特 |
|
DOS 操作系统 |
正版Windows 10 |
|
控制方式 |
PLC+PID闭环控制 |
|
UPS 后备电源供应器 |
S |
|
PCB计数功能 |
S |
|
三种操作模式: 运行/演示/编辑 |
S |
|
在线编辑功能 |
S |
|
电动打开上温区盖 |
S |
|
温度曲线测试线 |
4条X6000mm |
|
硬件部分 |
|
|
整流板 |
镀锌板 |
|
变频器数量 |
2个 |
|
高温保温棉厚度 |
50mm |
|
导轨 |
硬化处理+不锈钢链条 |
|
传输网带 |
不锈钢网带 |
