XSC/XSL系列深（水）井钻机采用全液压控制，顶置动力头驱动钻具回转，钻进效率高。整机布局合理，采用履带或全地面底盘运输，机动性好，适应各种恶劣路况作业，广泛应用于水文水井、煤层气、浅层页岩气、地热等资源勘探开采工程，也可用于煤矿瓦斯抽采、抢险救援等场合。顶驱动力头主轴通径大，适用泥浆钻进、空气钻进、空气泡沫钻进等多种施工工艺，满足不同地层的钻井需求。

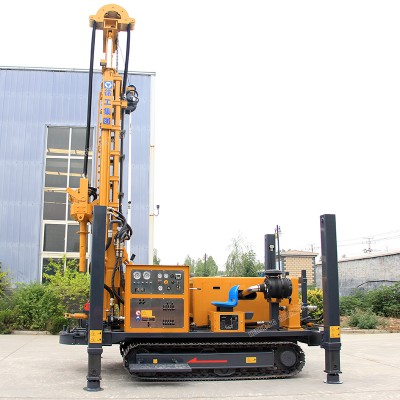

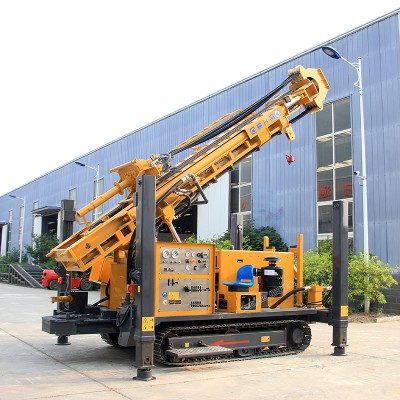

XSL系列履带式水井钻机技术特点：
成熟可靠的液压顶驱动力头，承载能力大，密封效果好。
间隙可调式伸缩钻桅，能够满足长套管施工要求，工作效率高。
独有的液压匹配技术，系统效率高
集成可视化加减压进给系统，根据钻深可精细调节钻进压力。
配置四个液压高支腿，实现钻机快速调平，不需吊装。
旋开式定心器，工作时提供广阔的作业空间。
规格参数
|
参数项 |
单位 |
XSL3/160 |
XSL/260 |
XSL/350 |
|
|
钻进能力 |
钻深 |
m |
300（Φ89） |
500（Φ89） |
700（Φ102） |
|
最大通过直径 |
mm |
Φ254 |
Φ400 |
Φ500 |
|
|
给进系统 |
最大提升力 |
KN |
160 |
260 |
350 |
|
最大进给力 |
KN |
80 |
120 |
150 |
|
|
快速提升速度 |
m/min |
32 |
30 |
32 |
|
|
快速下放速度 |
m/min |
60 |
60 |
60 |
|
|
行程 |
Mm |
3800 |
6600 |
7000 |
|
|
顶驱动力头 |
最大扭矩 |
N·m |
6600/3300 |
9200/4600 |
1220/6100 |
|
最高转速 |
r/min |
95/190 |
95/190 |
180/90 |
|
|
主轴通径 |
mm |
Φ45 |
Φ55 |
Φ55 |
|
|
主轴浮动行程 |
mm |
/ |
/ |
/ |
|
|
最大翘起角度 |
° |
/ |
/ |
/ |
|
|
上车发动机 |
型号 |
/ |
YUCHAI YC4A125-T30 |
CUMMINS QSB5.9-C150 |
CUMMINS QSB5.9-C210 |
|
额定功率 |
Kw |
92 |
113 |
154 |
|
|
主卷扬 |
最大提升力 |
Kn |
/ |
/ |
30（选配） |
|
工具卷扬 |
最大提升力 |
Kn |
15 |
15 |
15 |
|
卸扣装置 |
最大卸扣扭矩 |
N·m |
18000 |
36000 |
36000 |
|
夹持范围 |
Mm |
定制 |
定制 |
定制 |
|
|
泥浆泵 |
最大排量 |
L/min |
/ |
/ |
/ |
|
最大压力 |
Mpa |
/ |
/ |
/ |
|
|
泡沫泵 |
最大排量 |
L/min |
35（选配） |
35（选配） |
35（选配） |
|
最大压力 |
Mpa |
4（选配） |
4（选配） |
4（选配） |
|
|
管汇 |
通径 |
Mm |
Φ55 |
Φ55 |
Φ55 |
|
最大压力 |
Mpa |
8 |
8 |
8 |
|
|
底盘 |
驱动形式 |
/ |
履带底盘 |
履带底盘 |
履带底盘 |
|
发动机额定功率 |
Kw |
/ |
/ |
/ |
|
|
最高行驶速度 |
Km/h |
2.4 |
2 |
3 |
|
|
最大爬坡度 |
% |
39 |
39 |
39 |
|
|
工作尺寸 |
mm |
3980*3130*6500 |
4400*3200*9300 |
5150*3250*10500 |
|
|
运输尺寸 |
mm |
4450（3980）*1800*2400 |
5950*2100*2630 |
6400*2250*2860 |
|
|
整机重量 |
t |
9 |
12.5 |
14 |
|
