40钢筋套丝机用途
主要用于建筑工程带肋钢滚轧直螺纹丝头,是实现钢筋连接的关键设备。可加工直径16-40mm的HRB335和HRB400级带肋钢筋。
40钢筋套丝机结构

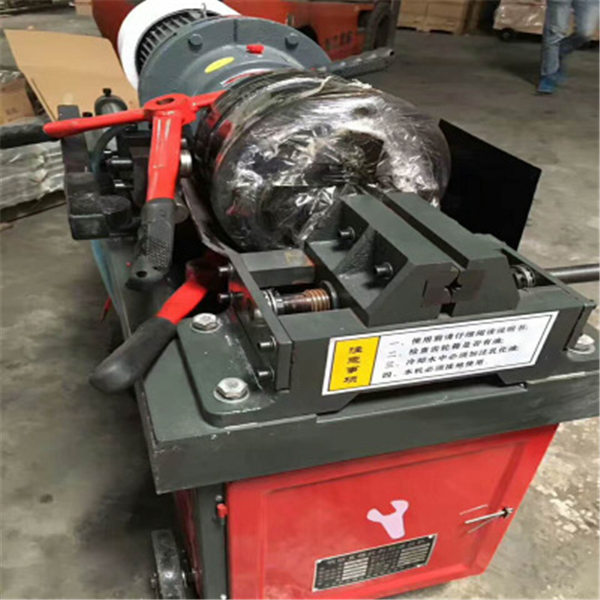

HGS-40型钢筋直螺纹滚压机,由机架、夹紧钳、导轨、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。
滚丝轮与加工钢筋直径的关系见表一:
滚丝轮外径:φ78.2 φ69.4 φ59
加工钢筋直径:16--22 25--32 36--40
螺距:2.5 3.0 3.5
40钢筋套丝机主要技术参数
1.加工钢筋直径范围:φ16-φ40mm
2.主电机功率:4.0 KW
3.配用电源:三相380V 50Hz
4.主轴转速:40-62r/min
5.大加工长度:80mm
6.重量:560kg
直螺纹滚丝机特点:
1、剥肋滚轧直螺纹机床,是新研制的多功能滚丝车床,可以滚轧牙型角75。的螺纹,也可以滚轧任何角度的螺纹,只需要换滚丝轮即可。
2、滚丝车床滚丝后自动回车。
3、设计合理,使用维护方便,更换刀具仅需2分钟。
4、刀具采用自动开合结构,钢筋一次装夹,30秒完成丝头加工,效率高。
5、采用滚丝轮冷轧工艺,钢筋丝头加工"模具化",精度高。
6、操作方便快捷,用一个滚丝盘即可一次性完成
钢筋剥肋滚轧直螺纹机床适用于建筑工程钢筋机械连接,规格是直径为16-40mm的HRB335、HRB400普通热轧带肋钢筋的直螺纹加工
主要特点
零部件采用特殊钢材制造,强度高、整机轻便
在16-40mm直径范围利用剥肋盘自由调节定位
正反丝共用一个机头,加工出的螺纹牙型饱满、螺尾少、丝头锥度小
夹紧机构采用新设计,钳体不变形、夹紧效果好
机床采用低压控制,安全系数高
加工速度快,生产效率高,节能环保
