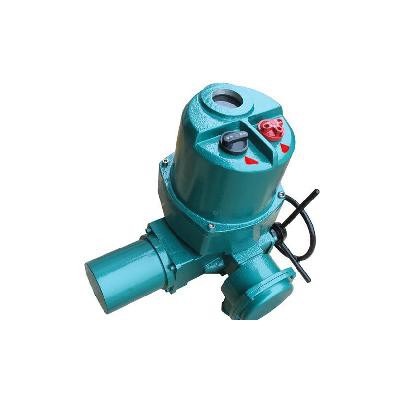

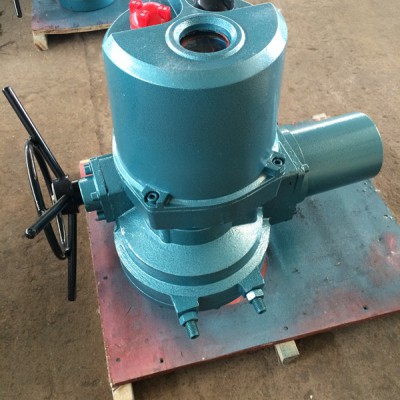

Q20-1T Q30-1T Q40-1T调节阀门电装
智能一体化调节型电动执行机构的概括：
Q型部分回转智能一体化调节型电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。Q系列部分回转电动装置使用于蝶阀、球阀、风门。它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。该系列产品不仅用于电站，还可以用于石化、冶金、公共事业等
智能一体化调节型电动执行机构的特点：
1、 全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、 相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3、 缺相保护：具有电源缺相保护功能。
4、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、 禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
|
法兰号 |
电装型号 |
d1 |
d2 (f8) |
d3 |
n-d4 |
d7 |
H |
h |
h1 |
|
|
预留 |
最大 |
|||||||||
|
F05 |
Q10 |
65 |
35 |
50 |
4-M6 |
10 |
22 |
40 |
3 |
3 |
|
F07 |
Q20 |
90 |
55 |
70 |
4-M8 |
15 |
28 |
45 |
3 |
3 |
|
Q30 |
||||||||||
|
F10 |
Q30 |
125 |
70 |
102 |
4-M10 |
15 |
42 |
45 |
3 |
3 |
|
Q60 |
65 |
|||||||||
|
F12 |
Q90 |
150 |
85 |
125 |
4-M12 |
20 |
50 |
65 |
3 |
3 |
|
F14 |
Q120 |
175 |
100 |
140 |
4-M16 |
20 |
50 |
65 |
3 |
3 |
|
Q200 |
60 |
80 |
2 |
|||||||
|
Q250 |
||||||||||
|
F16 |
Q300 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
80 |
3 |
2 |
|
Q400 |
||||||||||
|
Q500 |
||||||||||
|
F25 |
Q500 |
300 |
200 |
254 |
8-M16 |
20 |
60 |
100 |
3 |
2 |
