悬臂式真空吸盘搬运设备是一种将悬臂式助力搬运结构与真空吸盘吊具结合的工业搬运设备，主要用于板材、玻璃及其他适合真空吸附工件的吊运、转移和上下料作业。

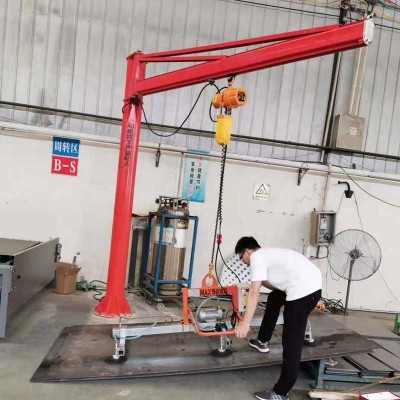

设备采用立柱与水平悬臂结构，在悬臂上配置提升装置，并在末端连接真空吸盘吊具，通过真空吸附工件后进行提升和搬运。
相比人工搬抬板材或玻璃，采用真空吸附方式可以减少直接搬运工件所需要的人力，适合生产现场重复性的板材转运、上下料及工位搬运作业。
广东省烜卓科技有限公司可根据工件重量、尺寸、搬运距离、工作半径以及现场安装条件，对悬臂结构、提升设备及真空吸盘吊具进行组合配置。
产品特点
悬臂结构，适合工位搬运
采用立柱与水平悬臂结构，可以围绕生产设备或固定工位进行布置。
通过合理确定悬臂长度，使真空吸盘覆盖需要搬运的取料和放料区域。
真空吸附搬运
设备末端配置真空吸盘吊具，通过吸盘与工件表面形成可靠吸附后进行提升和转移。
对于表面适合真空吸附的板材、玻璃等工件，可以减少人工直接搬抬。
适合板材及玻璃搬运
根据工件材质、尺寸、重量和表面条件，可以配置相应的真空吸盘方案。
适用于板材转运、玻璃搬运以及生产过程中的上下料作业。
提升设备可根据工况配置
悬臂结构可以根据实际项目配置相应的提升设备，使真空吸盘吊具能够完成工件的升降。
具体提升方式需要结合工件重量、提升高度及现场使用要求确定。
末端吊具可以针对工件配置
不同工件的尺寸、重量和表面条件不同，真空吸盘数量、排列方式以及吊具结构需要根据实际工况确定。
因此，设备可以围绕具体搬运工件进行配置，而不是采用完全统一的固定规格。
支持非标定制
对于不同尺寸的板材、玻璃及其他工件，可根据实际搬运要求对悬臂长度、安装结构、提升装置及真空吸盘吊具进行设计。
技术参数
目前该产品属于组合配置型设备，没有统一的固定型号参数。
| 项目 | 配置说明 |
|---|---|
| 设备类型 | 悬臂式真空吸盘搬运设备 |
| 结构形式 | 立柱 + 水平悬臂 |
| 提升设备 | 根据工况配置 |
| 末端工具 | 真空吸盘吊具 |
| 额定载荷 | 根据工件重量配置 |
| 悬臂长度 | 根据工作半径配置 |
| 提升高度 | 根据现场作业要求配置 |
| 吸盘配置 | 根据工件尺寸、重量及表面条件确定 |
| 搬运工件 | 板材、玻璃及适合真空吸附的工件 |
| 设备配置 | 根据实际工况确定 |
实际设备参数以具体项目方案及技术协议为准。
工作原理
悬臂式真空吸盘搬运设备主要由立柱、悬臂、提升设备、真空系统及真空吸盘吊具组成。
工作时，将真空吸盘移动至工件上方，使吸盘与工件表面接触并形成真空吸附。
确认吸附状态后，通过提升设备将工件提升，再利用悬臂完成工件转移，z后将工件放置到指定位置。
典型工作流程：
吸盘定位 → 真空吸附 → 提升工件 → 悬臂转移 → 对位 → 放置工件
适用领域
悬臂式真空吸盘搬运设备可用于：
-
激光切割上下料
-
金属板材搬运
-
钢板转运
-
铝板搬运
-
玻璃搬运
-
机械加工
-
五金加工
-
生产装配
-
工厂物料转运
-
工位上下料
适合搬运哪些工件？
主要适用于能够满足真空吸附条件的工件，包括：https://www.xudro.cn/xuanbi/264.html
金属板材
例如钢板、铝板等平整板材，可以根据板材重量和尺寸配置相应的真空吸盘。
玻璃
对于适合采用真空吸附方式搬运的玻璃，可以通过真空吸盘完成提升和转移。
其他平整工件
部分表面较平整、具有良好密封条件的工件，也可以根据实际情况评估是否适合采用真空吸附搬运。
z终是否适合使用真空吸盘，需要根据工件材质、表面状态、重量及尺寸进行确认。
可以用于激光切割上下料吗？
可以。
对于需要在激光切割设备与板材存放区之间进行板材转运的生产现场，可以采用悬臂式结构配合真空吸盘进行板材搬运。
实际方案需要根据激光切割设备尺寸、板材规格、取料位置和放料位置确定。
如果是大尺寸板材，还需要重点考虑板材重量、吸盘布置和搬运过程中的稳定性。
与独立式板材吸吊机有什么区别？
两者都可以采用真空吸盘搬运板材，但设备结构和应用方式有所不同。
悬臂式真空吸盘搬运设备以固定工位的悬臂结构作为主要承载和作业平台，更适合围绕具体生产设备或工位进行布置。
而板材吸吊机可以根据具体设备结构和使用场景采用不同的安装及移动方式。
实际选型需要根据生产现场空间、搬运范围和工件规格确定。
吸盘数量可以调整吗？
需要根据具体工件确定。
吸盘数量和排列方式与工件尺寸、重量、材质、表面状态以及搬运姿态有关，不能仅根据板材长度简单确定。
对于不同规格的板材或玻璃，可以根据实际工况设计对应的吸盘布局。
悬臂长度可以定制吗？
可以。
悬臂长度主要根据工作半径、取料位置、放料位置以及现场安装空间确定。
如果需要覆盖较大的工位区域，应结合设备结构和实际载荷进行整体设计。
选型需要提供哪些资料？
如果计划采用悬臂式真空吸盘搬运设备，建议提供：
-
工件材质
-
工件z大重量
-
工件长度和宽度
-
工件厚度
-
工件表面状态
-
需要提升的高度
-
取料位置
-
放料位置
-
工作半径
-
现场安装空间
-
工件照片
-
现场工位照片
这些资料可以帮助确定悬臂结构、提升设备以及真空吸盘配置。
支持非标定制
不同生产现场的工位布局和工件规格存在较大差异。
烜卓科技可根据客户实际工况，对悬臂结构、提升设备、真空吸盘吊具及相关配置进行组合设计，为板材、玻璃等工件提供搬运和上下料解决方案。
