树脂胶弯曲试验装置 树脂胶抗折夹具 三点弯曲试验装置GBT2567
一、简介

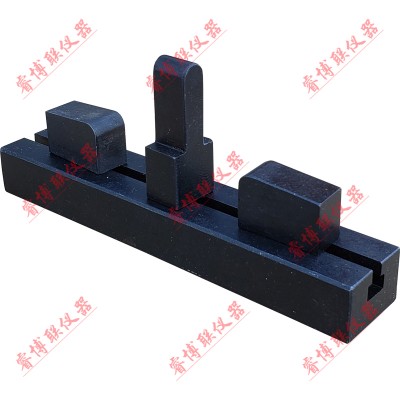

树脂胶弯曲试验装置，采用无拘束支撑，通过三点弯曲，以恒定的加载速率使试样破坏或达到预定的挠度值。在整个过程中，测量施加在试样上的载荷和试样的挠度，确定弯曲强度、弯曲弹性模量以及弯曲应力与应变的关系。GBT2567-2008树脂浇注体性能试验方法
二、技术参数
1、跨距L：16h mm
2、加载上压头半径：R5mm
3、抗折支点半径：r5mm
4、底板（长*宽*高）：160*30*20mm
三、试验步骤
5.3.4.1 试样制备按4.1的规定。
5.3.4.2试样外观检查按 4.2的规定。
5.3.4.3试样状态调节按4.3的规定。
5.3.4.4将合格试样编号,测量试样跨距中心处附近3点的宽度和厚度,取算术平均值。测量精度按4.4的规定。
5.3.4.5 调节跨距L及加载压头位置,准确到0.5 mm,加载上压头位于支座中间,且与支座相平行。5.3.4.6将试样放于支座中间位置,试样的长度方向与支座和上压头相垂直。.
5.3.4.7调整 加载速度,选择试验机载荷范围及变形仪表量程。调整试验机,使加载上压头恰好与试样接触,对试样施加初载荷(约为破坏载荷的5%)以避免应力-应变曲线出现曲线的初始区。检查和调整仪表,使整个系统处于正常状态。
5.3.4.8测定弯曲强度或弯曲应力时,按规定速度均匀连续加载,直至破坏,记录破坏载荷或z大载荷值。在挠度等于1. 5倍试样厚度下不呈现破坏的材料,记录该挠度下的载荷。.
5.3.4.9测定弹性模量或绘制载荷挠度曲线时,在试样跨中底部或上压头与支座的引出装置之间安装挠度测量装置。检查调整仪表,无自动装置可分级加载,级差为破坏载荷的5%~10%(测定弯曲弹性模量时,至少分五级加载,所施加的z大载荷不宜超过破坏载荷的50%。--般至少重复3次,取其2次稳定的变形增量)记录各级载荷和相应的挠度值,有自动记录装置时,可连续加载。
5.3.4.10在试样中间的三分之一 跨距以外破坏的试样，应予作废。同批有效试样不足5个时,应重做试验。
