WX-2000自由膨胀率测定仪 土壤由膨胀率测定仪 土壤自由膨胀率
一、概述：
自由膨胀率测定仪适用于粘土的自由膨胀率，自由膨胀率为松散的烘干土粘在水中和空气中分别自由堆积的体积之差与在空气中自由堆积的体积比，以百分数标示，用以判定无结构的松散土粘在水中的膨胀特征。
参照标准：JTGE40《公路土工试验规程》、GB/T50123《土工试验方法标准》标准要求。

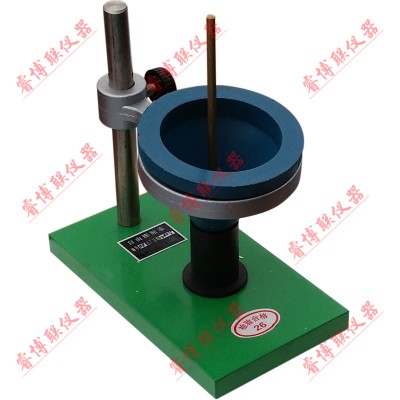

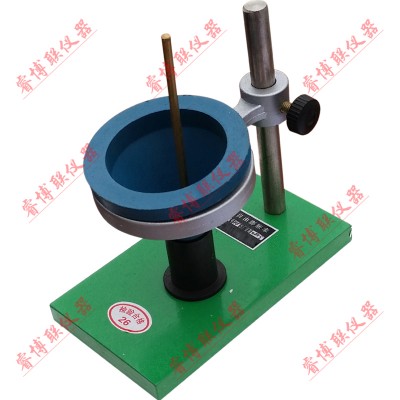

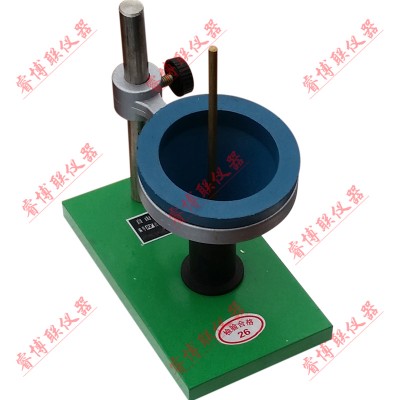

二、自由膨胀率测定仪主要结构组成：
1、无径漏斗：上口直径51mm，下口直径：4.5mm
2、量土杯：容积10ml，内径20mm，高度32.8mm
3、搅拌器
三、自由膨胀率测定仪实验步骤：
l、取代表性风干土样碾碎，使其全部通过0.5mm筛。混合均匀后，取约50g放入盛土盒内，移如烘箱，在105～ll0℃温度下烘至恒温取出，放在干燥器内冷却至室温。
2、将无颈漏斗装在支架上，漏斗下口对正量土杯中心，并保持距杯口l0mm距离，如图所示。
3、从干煤器内取出土样，用匙将土样倒入杯中，盛满后沿杯口刮平土面，再将量土杯中土样倒入匙中，把量土杯按图所示仍放在漏斗下口正中处。将匙中土样一次倒入后移开漏斗，用平口刀垂直于杯口轻轻刮去多余土样(严防震动)，称记杯中土质量。
4、按本规程3规定，称取第二个试样，进行平行测定，两次质量差值不得大于0.1g。
5、将Z筒置于试验台上，注入蒸馏水30mL，并加入5mL5%的分析纯氯化钠溶液，然后将土杯中的土样倒入量简内。
6、用搅拌器搅拌量简内悬液，搅拌器应上至液面下至底，搅拌10次(时间约10s)，取出搅拌器，将搅拌器上附着的上粒冲洗入量筒，并冲洗量筒内壁，使量筒内液面约至50ml。刻度处。
7、量筒中土样沉积后约每隔5h记录一次试样体积，体积估读全0.1 mL。读数时要求视线与土面在同一平面上，若土面倾斜，取高低面读数的平均值。当两次读书差值不大于0.2 mL时，即认为膨胀稳定。用此稳定读数计算自由膨胀率。
8、按下列公式计算土样的自由膨胀率： FS=V-V0/V0 X 100 式中：FS一自由膨胀率，%，计算至1%； V-土样在量筒中膨胀稳定后的 体积，mL； VO-量土杯容积，mL，即干土自由堆积体积。
9、使用后立即擦拭干净，放于干燥处。
四、自由膨胀率测定仪主要事项：
使用自由膨胀率测定仪时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
初次使用自由膨胀率测定仪人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
实验时使用的自由膨胀率测定仪，要布局合理，摆放整齐，便于操作，观察及记录等。
五、保养与维护：
使用后立即擦拭干净，放于干燥处。
