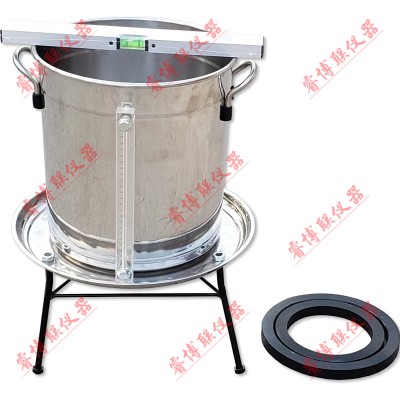

GSY-1灌水法测定仪 路基压实度试验仪 灌水法压实度测定仪 灌水法试验仪
一、目的和适用范围：
本试验方法适用于现场测定粗粒土和巨粒土的密度。符合GBT 50123-1999 土工试验方法标准。
产品原理及作用：灌水法试验仪适用于铁路路基压实度的快速检测，根据试筒中灌入水的体积计算出试筒材料的比重，从而计算出压实度值。
参照标准：《GBT50123土工试验方法》、《TB10102路工程土工试验规程》、《J1135铁路工程土工试验规程》、《JTGE40土工试验方法标准》。
二、灌水法测定仪技术参数：
1、试筒直径200mm，试筒高度350mm
2、Z大盛水量10000ml
3、精度±25ml
三、仪器设备：
1、座板：座板为中部开有圆孔，外沿呈方形或圆形的铁板，圆孔处设有环套。
套孔的直径为土中所含Z大石块粒径的3倍，环套的高度为其粒径的5%。
2、薄膜：聚乙烯塑料薄膜。
3、储水筒：直径应均匀，并附有刻度。
4、台称：称量50kg，感量5g。
5、其他：铁镐、铁铲、水准仪等。
四、灌水法测定仪使用方法：
根据试样Z大粒径宜按表 确定试坑尺寸。 试坑尺寸 按确定的试坑直径划出坑口轮廓线。将测点处的地表整平，地表的浮土、石块、杂物等应予清除，坑凹不平处用砂铺整。用水准仪检查地表是否水平。
在整平后的地表，将座板固定。将聚乙烯塑料膜沿环套内壁及地表紧贴铺好。记录储水筒初始水位高度，拧开储水筒的注水开关，从环套上方将水缓缓注入，至刚满不外溢为止。记录储水筒水位高度，计算座板部分的体积。在保持座板原固定状态下，将薄膜盛装的水排至对该试验不产生影响的场所，然后将薄膜揭离底板。
在轮廓线内下挖至要求深度，将落于坑内的试样装入盛土容器内，并测定含水量。
用挖掘工具沿座板上的孔挖试坑，为了使坑壁与塑料薄膜易于紧贴，对坑壁需加以整修。将塑料薄膜沿坑底、坑壁紧密相贴地铺好。在往薄膜形成的袋内注水时，牵住薄膜的某一部位，一边拉、松，一边注水，以使薄膜与坑壁间的空气得以排出，从而提高薄膜与坑壁的密贴程度。
记录储水筒内初始水位高度，拧开储水筒的注水开关，将水缓缓注入塑料薄膜中。当水面接近环套的上边缘时，将水流调小，直至水面与环套上边缘齐平时关闭 注水管，持续3～5min，记录储水筒内水位高度。
五、灌水法测定仪结果整理：
细粒与石料应分开测定含水量，按下式求出整体的含水量：
式中：w f———细粒土部分的含水量，％；
wc ———石料部分的含水量，％；
pf———细粒料的干质量与全部材料干质量之比
式中：V1———试坑容积，cm 3；
h 1———储水筒内初始水位高度，cm；
h2———储水筒内注水终了时水位高度，cm。
6．4．4．4 按下式计算试样湿密度：
式中：m p———取自试坑内的试样质量，g。
精密度和允许差：
灌水法密度试验应进行两次平行测定，两次测定的差值不得大于0．03g／cm，取两次测值的平均值。
