CBR-1承载比试验仪测试仪承载板试验仪室内承载比试验仪室内
一、产品简介
产品作用：承载比试验仪，是用于在规定的试筒内制作试件后，对各种土和路面基层、底层材料进行承载比试验。混合料的z大粒径，应控制在25MM以内，z大不超过40MM。
参照标准：JTG3430《公路土工试验规程》技术要求。
二、产品基本信息
1、速度：1.27mm/min（出厂设置1mm/min）
2、z大压力：50KN
3、贯入杆：端面直径Φ50mm×100mm
4、百分表：0—10mm 2只
5、多孔顶板：1块
6、多孔底板：1块
7、荷载板：4块（外径Φ150、内径Φ52mm，每块1.25KG）
8、试筒：内径Φ152mm、高170mm
9、测力环：1套
10、电源电压：220V
11、净重/毛重：73KG/90KG
12、外形尺寸：570mm*430mm*1000mm

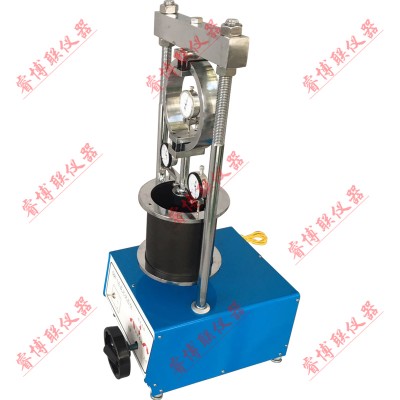

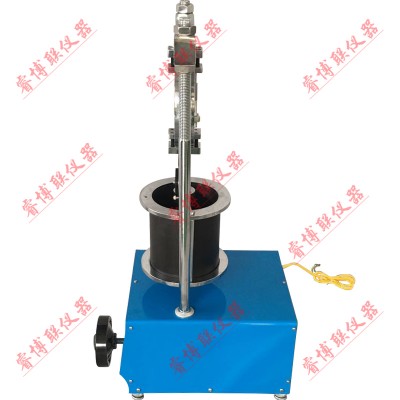

三、承载比试验仪仪器构成：
仪器由主机、量力环及贯入杆、加栽板、百分表、膨胀量测定装置等组成。仪器具有体积小，出力大，操作方便等特点。
四、承载比试验仪使用方法：
1、打开电源开关，仪器运转，检查仪器的工作状况是否正常，检查手柄进出，转动是否正常，如一切正常可准备开始试验。
2、按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。
3、测量饱水膨胀量：
A、将经过湿气养生的试件放在装有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力，
B、将试筒与多孔板一起放在水槽内（先不放水）并用拉杆将模具拉紧，安装百分表，读取初始读数。
C、向水槽内放水，使自由进到试件的顶部，在饱水期间，槽内水应保持在试件的顶面以上25mm，通常试件要泡96小时，
D、在泡水时间到时，读取百分表读数，计算膨胀量。
*=泡水后试件高度的变化/原试件高（120mm）×100%
E、从水槽中取出试样，倒出试样上的水，静置15分钟让其排水然后卸去附加载荷和多孔板，底板及滤纸，并承重M，以计算试件的深度及密度的变化。
4、贯入试验：
A、将饱和水试验终了的试件放到试验仪升降盘上，调整贯入杆与测力环对中，在贯入杆周围放置预定数量的载荷板。
B、先将贯入杆用手轮施加45N载荷，然后将测力环，测形变的百分表调整到零点。
C、加荷压人手轮，
承载比C=单位压力/7或10.5×100%
五、承载比试验仪保养：
1、每次使用后，应立即将仪器擦干净。
2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂，一会定期保养。
六、试验规程：
1、将饱和水试验终了的试件放到试验仪升降盘上，调整贯入杆与测力环对中，在贯入杆周围放置预定数量的载荷板。
2、先将贯入杆用手轮施加45N载荷，然后将测力环，测形变的百分表调整到零点。
3、加荷压人手轮，记录测力百分表某些读数（20、40…..）时的贯入量，并注意贯入量为2.5mm，能有8各以上的读数，总贯入量为2.5、50mm时的承载比：承载比C=单位压力/7或10.5×100%。
