YTW-2应变控制式无侧限压力仪电动石灰土无侧限压力仪抗压仪压力机
一、概述
电动石灰土无侧限压力仪、应变式无侧限压力仪、石灰土压力机用于测定饱和度较大的软粘土，在侧向不受限制的条件下所受到的轴向压力至试样破损时所受的力，以求得土的无侧限抗压强度。同时，无侧限抗压强度试验也用于确定土的灵敏度。（灵敏度为原状土与保持天然含水置的重塑土的无侧线抗压强度的比值）
TG3430－2020公路土工试验规程及GBT50123-2019土工试验方法标准
二、技术参数
1、z大荷载：7.5kN
2、手动上升速度：10圈/1mm
3、电动上升速度：2.4mm/min
4、丝杠盘直径：Ф52mm
5、丝杠移动距离：50mm
6、试件尺寸：Φ50*50、Φ50*100、φ40*100、φ39.1*80
7、外形尺寸：220*340*500mm
8、重量：20kg

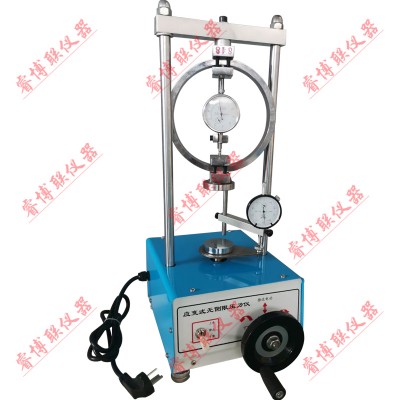

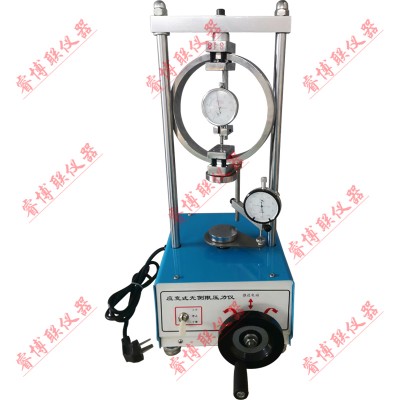

三、实验结构
由仪器底座、顶重器、承载板、量力环总成、摇把、百分表、框架等组成。
1、底座：仪器的基座,与立柱和横梁等零件组成框架。
2、顶重器：试验时的加荷装置。
3、承载板：上承载板置于下承载板之上。
4、量力环：容量500Kg用以测定试件所承受的压力，即抗压强度。
5、摇把：本仪器系用手把加压形式，试件置于承载板上，正反旋转摇把，使承载板上升或下降。
6、百分表：装在量力环中部，表的触头与量力环内圆下部接触。
7、加载方式：手动
8、速率：每摇一圈上升0.06mm
