电线电缆烯塑料热变形试验装置GBT8815-6.4烯塑料热变形试验仪
一、产品介绍

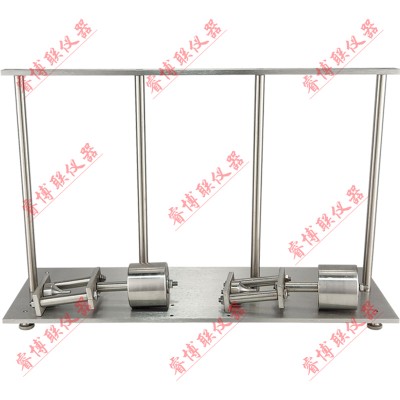

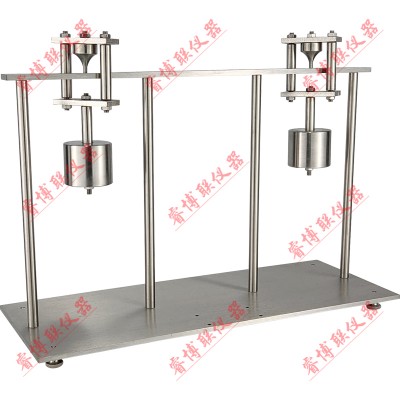

电线电缆烯塑料热变形试验装置符合GBT8815《电线电缆用软聚氯乙烯塑料》标准要求。主要由机架、圆柱形重锤、圆柱形压棒、水平支架组成。装配圆柱形压棒，机架和圆柱重锤时，应使重力中心正好处于压棒顶端；而且当压棒下端处于试样中心时，它不与设备的其它部分接触为防止摆动，可装导向装置。导向装置不应带摩擦。
二、产品参数
1.产品名称：电线电缆烯塑料热变形试验装置
2.产品型号：GBT8815-6.4
3.试样尺寸：直径12mm的圆形片，或边长12mm的正方形片，厚度为1.25±0.15mm
4.试验设备：1、天板2、定位螺丝3、挂重螺丝4、重锤5、圆柱压棒6、试样7、水平支座
5.机架，由夹板和定位螺丝
6.圆柱形重锤，其质量应使作用于圆柱形压棒上的向总拉力为3.5±0.02N。
7.圆柱形压棒，端部为平面，直径为3.15±0.03mm。
8.水平支架，供放置试样用。
三、安装与使用
在室温下测量试样加压处的厚度。如果用千分表，应有适当大的接角点，而且只能对试样施加轻微的压力。将试验设备和试样开放入烘箱内，保持温度120±2℃放置位置应无震动，或安在防震支架上，不得有可能引起震动的设备，如直接连在烘箱上的空气搅拌装置，1h后，将试样放在水平支架上，加圆柱形重锤到试样加压处，再恒温1h。从烘箱中取出整个试验设备，在室温下冷却1h。然后取下试样，立即用试验开始时所用仪器测量试样变形部分的厚度。
四、结果计算
热变形Dt（%）按下式计算：
Dt=×100……………………………（5）
式中：do—试样原始厚度，mm；
d—试样试验后厚度，mm。
试验结果取两个试样的算术平均值，如果两个试样结果的偏差在10%以上，则结果无效，重新试验。
