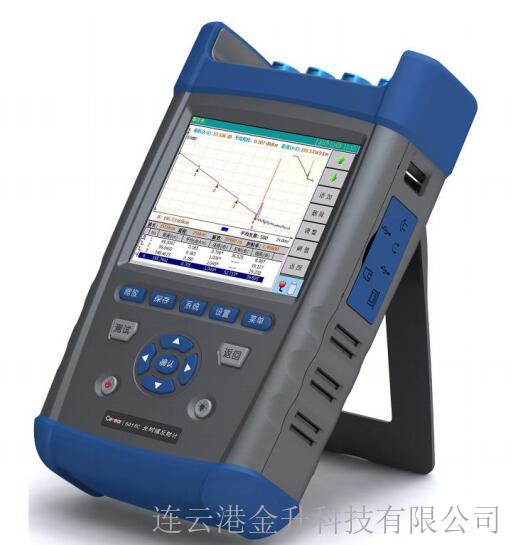

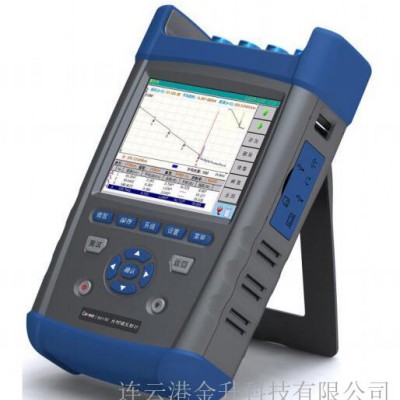

产品综述（中电41所AV6418OTDR光时域反射仪长距离光纤断点测试仪光纤寻障仪）
6418/C 光时域反射计是针对 FTTx 网络而设计的一款高性能多功能测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事
件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤
光缆的研制与生产测试等。
6418/C 外观结构采用业界*为先进的双色双料一体化模具设计工艺，外观新颖亮丽、
坚固耐用，采用触摸和按键双重操作方式，操作非常方便；内置上等防反射的 LCD 显示单元，
即便野外环境下，操作界面也清晰可见；整机具有 4 路光接口，可同时实现光功率计、VFL、
单模及多模测试功能，接口类型可随意更换，便于清洁光纤端面。该产品具有丰富的外部接
口，既可通过以太网接口实现远程控制，也可通过两种不同的 USB 接口，实现外接 U 盘、打
印机及与 PC 机数据通信。测试结果既可保存在机内，也可通过 SD 接口保存在 SD 卡中。机
内配备有大容量的锂电池，工作时间长达 8 小时以上，适于长时间野外作业。
主要特点
≤0.8m 超短事件盲区，测试光纤跳线轻松自如；
45dB 大动态范围，256k 数据采样点；
业界*先进的双色双料一体化模具工艺，坚固耐用；
上等防反射 LCD，野外环境下显示界面清晰可见；
具有多种测试模式、触摸屏及快捷键操作；
通信光自动监测功能；
具有以太网远程控制功能；
双 USB 接口功能，可外接 U 盘、打印机及通过 SyncActive 软件与 PC 机通信；
支持 Bellcore GR196 及 SR-4731 文件格式；
电池低电压告警功能；
WinCE 视窗操作系统，中英文操作界面；
内置可视红光故障定位（VFL）及光功率计功能；
多种 OTDR 光输出头类型可随意更换，端面清洁更加方便；
应用软件在线升级，无需返回原厂。
超短事件盲区
6418/C 具有≤0.8m 的超短事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
快速曲线分析
6418/C 能够快速准确地分析出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，只需观察事件表即可对
被测线路的状况一目了然。
快速自动测试
6418/C 的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变
得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置*佳测试条件并*
终给出准确的测试结果，如测试曲线和事件列表等。
6418/C 是光纤接入网及 FTTx 的理想的测试仪器，内置有独特的 PON 网络测试功能，能
够透过多达 1:128 的光分路器，可以实现对 PON 网络各分支的精准测试。
①接入测试光纤
②按下测试按钮
③事件列表
①接入测试光纤
②按下测试按钮
可视故障定位（VFL）功能（中电41所AV6418OTDR光时域反射仪长距离光纤断点测试仪光纤寻障仪）
6418/C 内置的可视红光故障定位（VFL）功能，具有 CW / 1Hz / 2Hz 三种工作模式，可快速发现短距离光纤链路中的断点或大的损耗点位置，以便维护人员及时采取措施，节省
时间。
自动来光监测及告警功能
当 OTDR 测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会
对仪器内部的探测器造成不可恢复的损坏。6418/C 具有对被测光纤中的通信光信号自动监
测功能，被测光纤只要接入到 6418/C 的光接口中，仪器便自动感应并监测光纤中是否有通
信光信号，一旦监测到有光信号，将及时提示告警信息，为仪器提供*快*及时的保护。
丰富的外部接口
6418/C 标配有丰富的外部接口，如 USB、Min-USB、以太网、耳机及 SD 接口。因此，
可以实现以下功能：
外接 U 盘或 SD 卡；
外接基于 USB 接口的打印机； 与 PC 机数据通信；
通过以太网实现远程控制；
外接耳机。
典型应用
