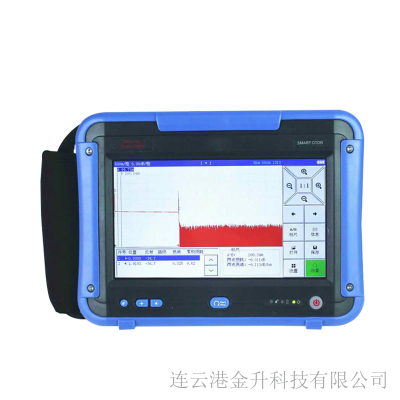

TK-950S光时域反射仪（OTDR）光纤测试仪故障断点检测仪
—------精准·快捷·可靠·高性价比
TK-950系列光时域反射仪拥有卓越的盲区和上等的动态范围，有四种型号可供选择，能够更好地满足您的特定OTDR测试需求。与可视故障结合，可以保障光纤全程故障检测。
TK-950系列是一款借鉴平板电脑以及智能手机操作方式而设计的OTDR,它拥有简洁明快的操作界面，与7寸增强电容触摸屏上乘结合，无需特殊培训即可提供前所未有的用户体验。它小巧轻便、便于携带且坚固耐用，更加适用于室外环境工作。
主要特点
u 7英寸室外增强电容触摸屏提供简洁明块友好操作界面，支持手势对测试迹线放大缩小功能；智能一键式操作、即开即侧
u 优化模式测试：
l --针对网络开通提供：高速测试模式
l --针对网络维护提供：精准测试模式
u 多种动态范围及波长组合可供选择
u 具有实时、平均两种测试模式
u 具有线路有光告警功能，*大限度保护光器件
u 具有光模块自检功能，自动检测光模块性能状态
u 具有中英文输入，拥有友好的输入界面，完全模拟手机输入方式
u 大容量锂电池具有过流、过温、过压保护三重保护，工作时间大于10小时
u USB接口，可轻松传输数据
u 轻便、手持、便携,卓越性价比
应用(TK-950S光时域反射仪（OTDR）光纤测试仪故障断点检测仪)
ü 接入网光缆开通与维护
ü 局域网开通与维护
ü FTTX开通与维护
ü 有线电视网络开通与维护
ü 专用光网络的开通与维护
■技术规范
Ø TK-950系列
|
型号 |
TK-950A② |
TK-950B② |
TK-950C② |
TK-950D② |
|||
|
OTDR |
|||||||
|
中心 波长（±20nm） |
1310/1550 |
1310/1550 |
1310/1550 |
1310/1550 |
|||
|
动态范围(dB) ③ |
24/22 |
28/26 |
32/30 |
35 |
|||
|
脉冲宽度 |
10ns、20ns、50ns、100ns、 300ns、1.0ms、 2.5ms、10ms、 20ms |
||||||
|
事件盲区（m）④ |
2 |
||||||
|
衰减盲区（m）④ |
10 |
||||||
|
距离范围（Km） |
0.5至80 |
0.5至100 |
0.5至150 |
||||
|
距离不确定度⑤ |
±（1 + 0.005 % x 距离 + 采样分辨率） |
||||||
|
损耗测量准确度 |
±0.05dB/ dB |
||||||
|
内存容量 |
1000条曲线 |
||||||
|
光纤类型 |
单模光纤 |
||||||
|
液晶尺寸 |
7英寸增强电容触摸屏 |
||||||
|
电容屏触摸次数 |
>1000万次 |
||||||
|
标配光接口 |
FC/SC/ST可选 |
||||||
|
可视光源* |
|||||||
|
波长 |
650nm±20 |
||||||
|
输出功率 |
<1dBm |
||||||
|
标配接头 |
FC/UPC |
||||||
|
其它 |
|||||||
|
电池 |
锂电池 |
||||||
|
连续工作时间* |
>10小时（根据Bellcore TR-NWT-001138） |
||||||
|
尺寸（长×宽×高） |
210mm×160mm×45mm |
||||||
|
重量 |
0.98Kg |
||||||
