产品概述

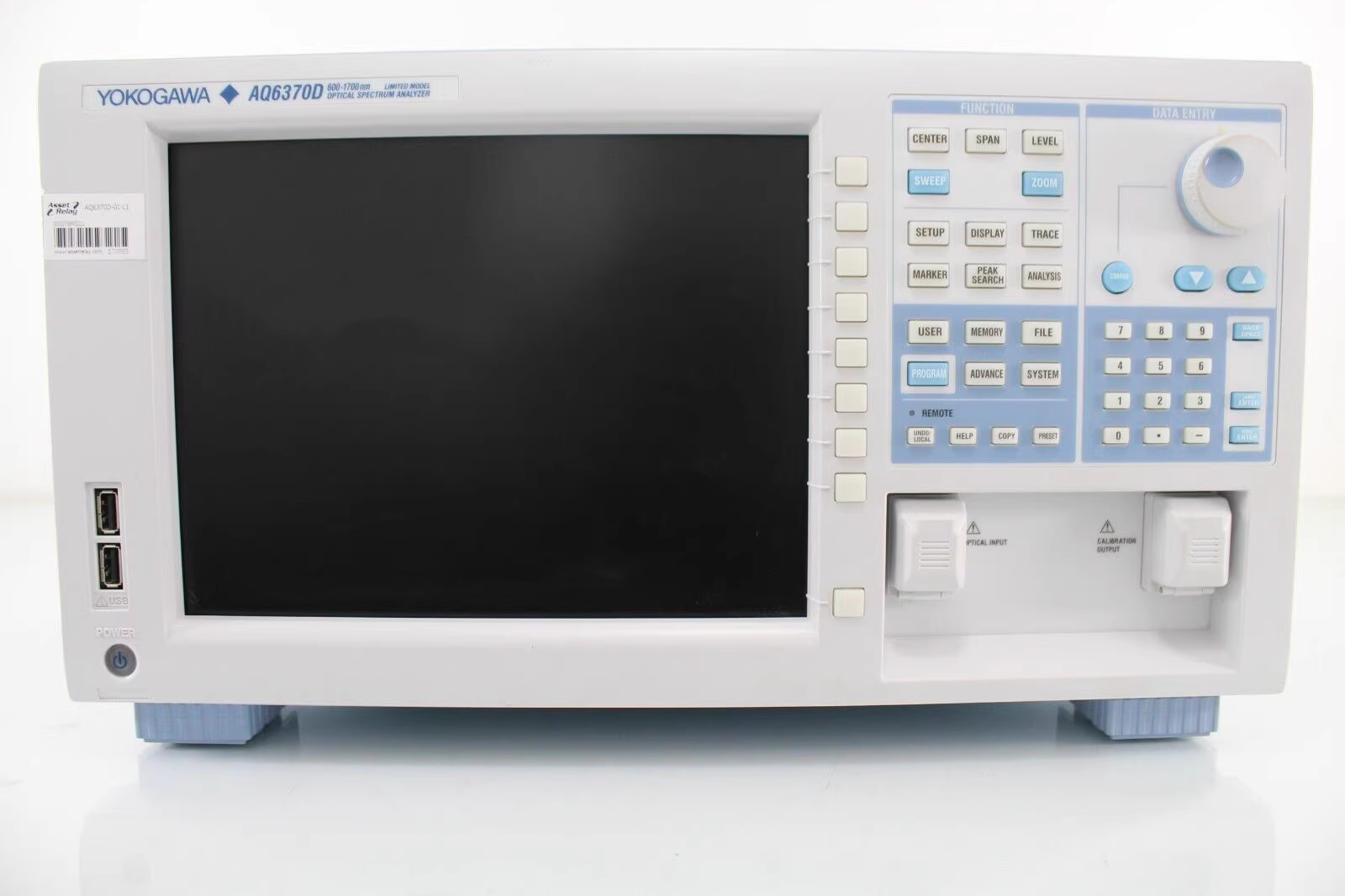

横河AQ6370D光谱分析仪在前身AQ6370C的基础上改进了许多新功能。新增内容包括:
数据记录
门控采样
分辨率校准
高级标记功能
增强型自动扫描模式
数据记录功能记录分析结果，如WDM分析(OSNR，光信号/噪声比)、分布反馈激光二极管(DFB-LD)分析和每通道多达10，000个点的多峰测量，并带有时间戳。记录的数据可以以表格和图形的形式显示。该功能对于系统和设备的长期稳定性测试和温度循环测试非常有用。还可以存储每次测量的光谱，以便查看和排除故障。
AQ6370D的高级标记功能添加了标记，以获得指定光谱的功率密度和积分功率。这一新特性使得直接从频谱中获得信号的OSNR值变得容易，无论信号是否经过调制。
门采样功能有助于光传输系统的循环回路测试。AQ6370D使用外部门信号获得通过特定环路的信号的光谱。与传统的外部触发或扫描使能功能相比，这种方法的优势在于速度快。
分辨率校准功能用于校准外部光源的噪声等效带宽。有了这一新功能，宽光谱光源的功率密度测量将更加精确。
自动扫描模式的扫描范围已经扩展，以支持多模式应用。
AQ6370D有标准或高性能版本。它的波长分辨率设置为0.02纳米至2纳米，波长精度为0.02纳米(C+L波段)，z大水平灵敏度为-90 dBm。高性能型号的近场动态范围为70 dB(峰值1 nm，分辨率0.05 nm)至50 dB(峰值0.1 nm，分辨率0.02 nm)。杂散光抑制比大于或等于70 dB，扫描时间小于0.2秒。对于100纳米波长范围。
横河AQ6370D的规格包括:
波长范围:600至1700纳米
高波长精度:0.01纳米
高波长分辨率:0.02纳米
宽动态范围:典型值78dB。
宽电平范围:+20至-90dBm
快速测量:0.2秒。(100纳米跨度)
适用于单模和多模光纤
高波长分辨率:0.02纳米
高波长精度:0.01纳米
高性能型号:0.01纳米(C波段)
标准型号:0.02纳米(C+L波段)
标准型号AQ6370D的波长范围:
1520至1580纳米:0.02纳米
1580至1620纳米:0.02纳米
1450至1520纳米:0.04纳米
全量程:0.1纳米
高性能型号AQ6370D的波长范围:
1520至1580纳米:0.01纳米
1580至1620纳米:0.02纳米
1450至1520纳米:0.04纳米
全量程:0.1纳米
超高动态范围:典型值78dB。(通过减少单色仪中的杂散光，AQ6370D实现了典型的超高动态范围。78dB):
标准型号AQ6370D的动态范围:
峰值1.0纳米:73dB
峰值0.4纳米:62dB
峰值0.2纳米:45分贝
高性能型号AQ6370D的动态范围:
峰值1.0纳米:73分贝(典型值78分贝)
峰值0.4纳米:64分贝(典型值70分贝)
峰值0.2纳米:50分贝(典型值为55分贝)
更锐利的滤波器边缘(高性能型号还可以在峰值波长的0.2纳米内实现更高的动态范围。凭借单色仪更清晰的光谱特性，可以清晰地分离非常接近的光谱信号，并进行精确测量。)
标准型号AQ6370D的过滤器边缘:
峰值0.2纳米:55 B
峰值1.0纳米:37dB
高性能型号AQ6370D的滤波器边缘:
峰值0.2纳米:58分贝(典型值60分贝)
峰值1.0纳米:45dB(典型值50dB)
杂散光抑制比:80dB(典型值)。(当不使用通常需要较长测量时间的高动态模式时，该新规范提供了杂散光抑制能力。AQ6370D具有高杂散光抑制比，有助于缩短测量时间。)
标准模型的杂散光抑制:
73dB
高性能模型的杂散光抑制；
76dB(典型值。80dB)
宽电平范围:+20DBm至-90 DBM(AQ 6370d可以测量高功率源，如光放大器和拉曼放大器的泵浦激光器，以及非常微弱的光信号。根据测试应用和测量速度要求，可以从七个类别中选择测量灵敏度。)
改进的水平灵敏度:-85dBm (1000至1300纳米)
平滑功能-减少测量光谱上的噪声
高动态模式-通过减少杂散光的影响获得更好的动态范围，杂散光是在输入是强光学信号时引起的。
自由空间输入:
同一OSA上的多模和单模光纤。
AQ6370D对多模光纤的低插入损耗也有利于保持出色的测量效率。
输入连接器处的小插入损耗变化增加了测量的可重复性。
因为没有物理接触，所以不会损坏连接纤维。
APC水平校正
APC电平校正功能可校正由倾斜PC连接器的插入损耗引起的电平偏移。
卓越的效率:
快速扫描:0.2秒/100纳米
凭借先进的单色仪、更快的电路和降噪技术，AQ6370D即使在测量DFB-LD或DWDM信号的陡峭光谱时，或者在测量宽带光源的低功率信号时，也能实现快速测量。
宽范围扫描，高分辨率
50，001个数据采样点在单次扫描中扩大了测量范围，同时保持了高波长分辨率。这使得您的测量比传统系统更容易、更有效。
操作简单:
跟踪缩放
通过单击并拖动鼠标来更改显示条件，如中心波长和跨度。
瞬间放大自己感兴趣的区域，随意移动。
鼠标和键盘操作
我们的许多用户证明前面板操作直观且易于使用。
用鼠标就更容易了。
键盘帮助输入标签和文件名。
简单的数据处理:
USB存储
USB接口支持大容量可移动存储器和硬盘驱动器。
512MB内存，可存储20，000多条轨迹
一次性跟踪归档
所有七个轨迹可以一次保存在一个文件中。
