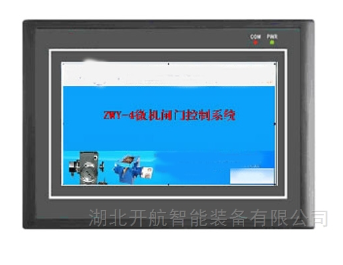

ZWY-4PLC智能闸门开度仪 一、概述
闸门开度荷重测控仪是专为各种类型启闭机、门式起重机以及双梁桥式起重机配套使用而设计的。既可显示平板闸门、弧型闸门的升降高度，又可显示起吊闸门的吨位。同时具有开度、荷重超限报警，继电器触点输出的控制功能，从而保证一旦出现开度、荷重超限，立即切断动力设备的供电回路，实现保护作用。可广泛适用于水利水电部门。
二、特点
1. 全数字调校。所有参数设置通过触摸屏面板上三个触摸按键完成。所有设置或标定的参数都具有断电永记忆功能。
2. 开度传感器无须机械调零。
3. 采用Modbus通讯协议，支持Modbus-RTU 03、06功能，可直接接入支持Modbus-RTU 设备的PLC、组态软件的通讯网络中。
4. 小型化、集闸门开度、起吊超载测量为一体。真彩触摸屏显示清晰、直观。
三、技术参数
1. 测量范围： 开度：0 ~ 160 米 荷重：0 ~ 100 吨
2. 精度： 开度：±1cm 荷重：%F.S±1个字
3. 报警预置：
开度：下限、预置1、预置2(充水)、预置3、上限各输出一组转换触点
荷重：A、B路荷重过载报警各输出一组转换触点
所有整定点都具有继电器转换触点输出，触点容量：～220V/3A
4. 测量路数：一路开度，一路或两路荷重
5. 通讯接口：RS-485、Modbus RTU 协议
6. 模拟量输出： 开度4-20mA输出 A、B路荷重4-20mA输出
7. 使用条件：
环境温度：0 ~ +60℃ 相对湿度：≤85% (+25℃) 供电电压：DC24 V ±5%
8. 外形尺寸：212×148×40 W×H×D mm 开孔尺寸：196×138mm
