产品概览

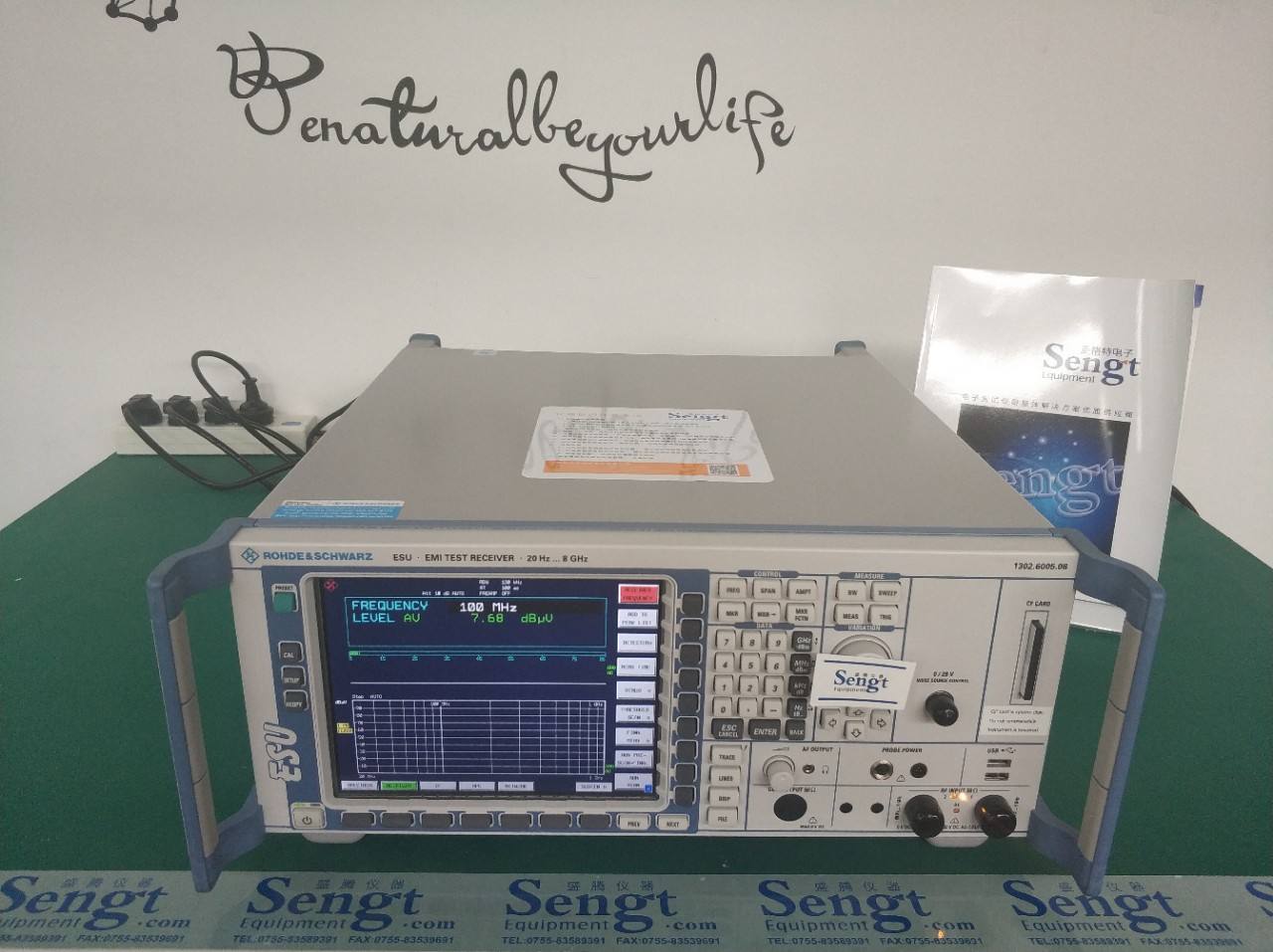

罗德与施瓦茨 ESU8
R&S ESU8 是符合 CISPR16-1-1 标准的 EMI 测试接收机新系列的一部分，符合所有民用和军用电磁干扰测量标准。新的基于 FFT 的时域扫描使用户执行概览测量的速度比以前的 EMI 测试接收机快 150 倍。R&S ESU 还具有自动和交互式测量功能、实时 IF 分析和并行检测器，包括新的 CISPR-RMS 检测器。
罗德与施瓦茨 ESU8 EMI 接收器的特性包括：
性能特点
- 频率范围从 20 Hz 到 8 GHz
- 优异的射频特性
- 极低的测量不确定度
- 完全符合 CISPR 16-1-1 标准
- 符合所有商业和军事标准
测量速度
- 具有时域扫描 (FFT) 选项的极短总测量时间
- 分析仪模式下的快速概览测量（扫描时间z少 2.5 毫秒）
- 具有并行实时 IF 分析的接收器模式
- 快速时域分析（分辨率从 10 µs 开始，监测时间 >2 小时）
- 通过 GPIB 和 LAN（以太网）进行远程控制
创新工程
- 所有 EMC 检测器，包括。CISPR-* 和 CISPR-RMS
- 全自动测量（预览/z终测量）
- 集成报告生成器（PDF、HTML、RTF 文件格式）
- Windows XP、USB 接口，例如用于记忆棒
- 移动硬盘（闪存卡）可选
集成时域 (FFT) 扫描是一种用于高速概览测量的方法。与具有类似设置的接收机或频谱分析仪相比，它使 R&S ESU8 能够以巨大的速度优势测量 EMI 频谱。实施基于 FFT 的测试方法可以将测量时间缩短 10 到 100 倍。这种极高速率的预览测量产生更高的吞吐量和更低的每次测量成本。时域扫描作为 ESU 的一个选项提供。
除了时域扫描，ESU8 还集成了全频谱分析和 EMI 接收器功能。R&S ESU8、R&S ESU26 和 R&S ESU40 这三种型号分别覆盖 20 Hz 至 8 GHz、26.5 GHz 和 40 GHz 的频率范围。每个型号都配备了次级抗脉冲 RF 输入，用于 20 Hz 至 1 GHz 的传导发射测量。所有型号都包含预选功能（这对于符合标准的 EMI 测量至关重要）和高达 3.6 GHz 的内部前置放大器。
Rohde & Schwarz ESU8 还提供一整套并行检测器，包括 CISPR-*e 和新的 CISPR-RMS 检测器。所有检测器（峰值、*、准峰值、CISPR-*e、RMS 和 CISPR-RMS）均采用数字方式实现，从而提高了稳定性。
ESU8 包括一个带有可编辑模板的板载报告生成器和用于检查结果的预览功能。用户可以直接打印报告或将其以不同格式（PDF、RTF 或 HTML）保存到内部硬盘或通过 USB 保存到外部存储器。
对于手动测量，R&S ESU8 配备大尺寸 TFT LCD，可一目了然地提供所有信息。z多四个并联检测器的传统条形图显示显示实时振幅以及每个检测器的z大保持值。屏幕的下半部分显示带有限制线的完整 RF 干扰频谱或用于分析的实时 IF 频谱。IF 分析有助于识别调制特性并显示感兴趣信号附近的干扰频谱（例如环境干扰）
