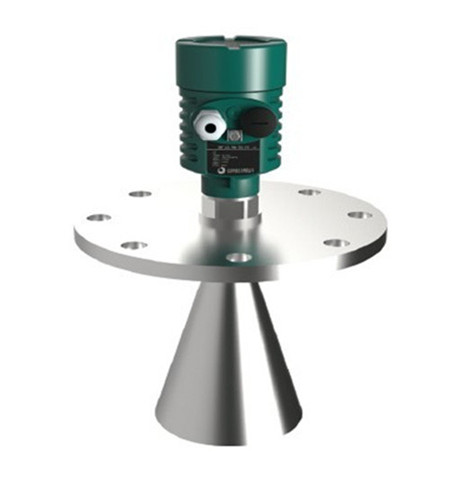

HJRD83雷达料位计是雷达式物位测量仪表，测量距离可达30米，可以用于各种存储容器，液体、浆料、固体的物位测量，输出4…20mA模拟信号。
雷达料位计技术参数:
应 用：适用于各种存储容器，液体、浆料、固体比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
测量范围：30米
过程连接：法兰
介质温度：-40-250℃
过程压力：-0.1~4.0Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出： 4…20mA/HART(两线)
应 用：适用于各种存储容器，液体、浆料、固体比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐
测量范围：30米
过程连接：法兰
介质温度：-40-250℃
过程压力：-0.1~4.0Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出： 4…20mA/HART(两线)
雷达料位计安装事项说明
典型安装
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
典型安装
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
延长型及其他型号安装方法
当喇叭长度小于安装短管长度时，应使用天线延伸管。
如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
当喇叭长度小于安装短管长度时，应使用天线延伸管。
如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
雷达料位计产品选型表：
|
HJRD83-防爆
|
|
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
|
|
HJRD83-过程连接
|
|
A 法兰 DN50 PN16 C 型
B 法兰 DN80 PN16 C 型
C 法兰 DN100 PN16 C 型
D 法兰 DN150 PN16 C 型
E 法兰 DN200 PN16 C 型
F 法兰 DN250 PN16 C 型
G G1½"A
Y 特殊约定
|
|
HJRD83-天线型式/材料
|
|
A 喇叭天线 76mm/ 不锈钢 304
B 喇叭天线 96mm/ 不锈钢 304
C 喇叭天线 146mm/ 不锈钢 304
D 喇叭天线 196mm/ 不锈钢 304
E 喇叭天线 242mm/ 不锈钢 304
|
|
HJRD83-无线延长管
|
|
1 无
2 200mm
3 300mm
4 400mm
|
|
HJRD83-密封/过程温度
|
|
P 普通密封 /-40...100℃
G 高温密封 /-40...250℃带散热片
|
|
HJRD83-电子单元
|
|
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
|
|
HJRD83-外壳/防护等级
|
|
P 塑料 /IP65
L 铝 /IP67
|
|
HJRD83-电缆进线
|
|
M M20*1.5
N ½"NPT
|
|
HJRD83-编程/显示
|
|
V 带
X 不带
|
|
HJRD83-量程（mm）
|
|
备注：
|
