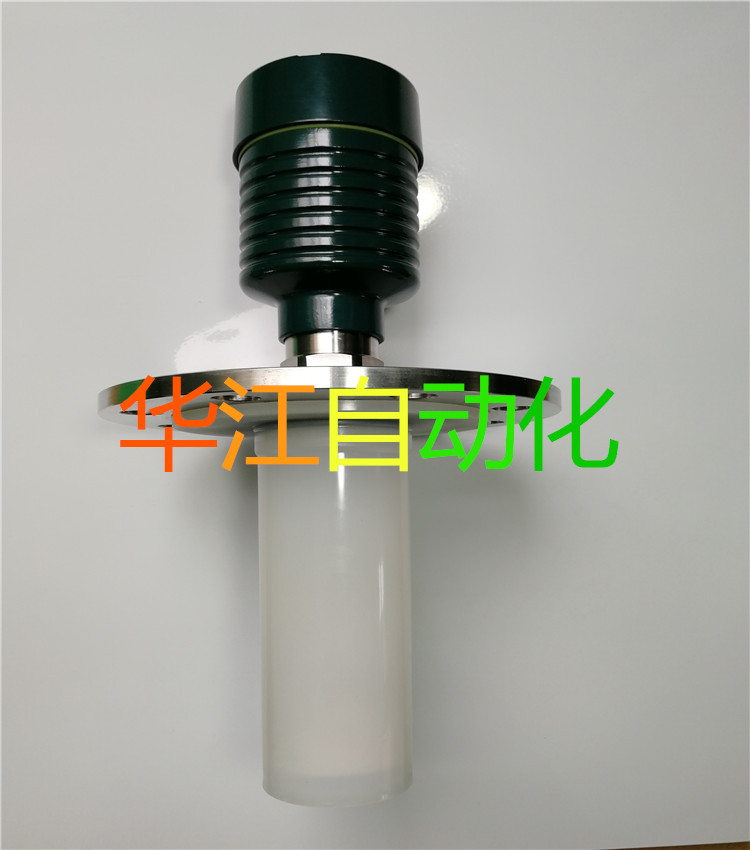

HJRD81雷达液位计是雷达式物位测量仪表，测量距离可达20米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
雷达液位计特点：
● 采用的非接触式测量
● 采用极其稳定的材料制造
● 测量液体、固体介质的物位
● 可以测量所有介电常数＞1.8的介质
● 测量范围0…20m(可以扩展到35米)
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
● 4…20mA输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
工作原理
由电子单元产生微波脉冲，通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定的测量。
即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。
雷达液位计特点：
● 采用的非接触式测量
● 采用极其稳定的材料制造
● 测量液体、固体介质的物位
● 可以测量所有介电常数＞1.8的介质
● 测量范围0…20m(可以扩展到35米)
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
● 4…20mA输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
工作原理
由电子单元产生微波脉冲，通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定的测量。
即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。
雷达液位计技术参数:
应 用：过程条件简单，腐蚀性的液体、浆料比如：污水储罐，酸碱储罐，浆料储罐。
测量范围：20米
过程连接：G11/2螺纹或11/2NPT螺纹
介质温度：-40-120℃
过程压力：-0.1~0.3Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exia IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART( 两线 )
应 用：过程条件简单，腐蚀性的液体、浆料比如：污水储罐，酸碱储罐，浆料储罐。
测量范围：20米
过程连接：G11/2螺纹或11/2NPT螺纹
介质温度：-40-120℃
过程压力：-0.1~0.3Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exia IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART( 两线 )
雷达液位计产品选型表：
|
HJRD81-防爆
|
|
|
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
|
|
|
HJRD81-天线型式/材料/过程
|
|
|
SP 塑料棒 /PP/-40…100℃
SF 塑料棒 /PTFE/-40…120℃
|
|
|
HJRD81-过程连接
|
|
|
G 螺纹 G1½"A
N 螺纹 1½"NPT
A PP 法兰 DN50 PN16C 型
B PP 法兰 DN80 PN16C 型
C PP 法兰 DN100 PN16C 型
D PP 法兰 DN150 PN16C 型
E PP 法兰 DN200 PN16C 型
F PP 法兰 DN250 PN16C 型
Y 特殊定制
|
|
|
HJRD81-容器接管长度
|
|
|
A 50mm
B 100mm
C 150mm
D 200mm
E 250mm
Y 特殊约定
|
|
|
HJRD81-电子单元
|
|
|
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
|
|
|
HJRD81-外壳/防护等级
|
|
|
P 塑料 /IP65
L 铝 /IP67
|
|
|
HJRD81-电缆进线
|
|
|
M M20*1.5
N ½"NPT
|
|
|
HJRD81-编程/显示
|
|
|
V 带
X 不带
|
|
|
HJRD81-量程（mm）
|
