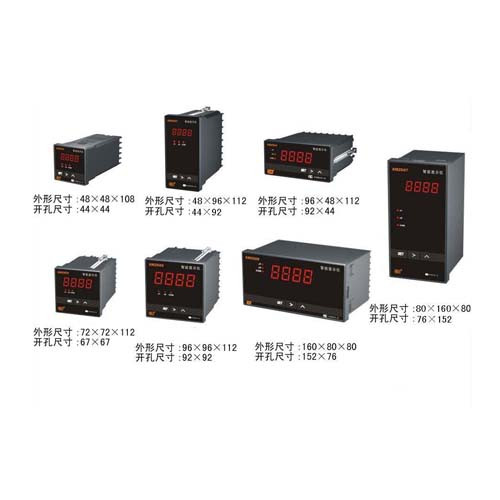

HJ-XMTA智能数字显示报警仪（简称数显表）是把与被测变量成一定函数关系的连续变化的模拟量（如电信号）变换成连续的数字量来显示的仪表。数显仪与模拟量仪表相比，具有精度高、读数直观、准确、方便，便于与计算机联网等优点。
一、数显表基本功能：
1.输入型号：一般为电压、电流、频率、脉冲及开关信号等；
2.测量值显示：0~9数码和被测量参数的单位符号等；
3.对被测参数进行自动测量；
4.数字形式显示测量值
5.对被测参数设定报警；
6.可输出模拟量信号（如1-5V 4~20mA）或数字信号；
7.当被测参数达到预定值时给出控制信号；
8.数字打印功能；
9.可多点测量、显示、报警、输出控制信号。
二、数显表分类：
数显仪的品种规格已经趋于全面 分类方法也很多。
按功能分，可分为显示型、显示报警型、显示调节型和巡回检测型4种。
按输入信号形式划分，可分为电压型和频率型两种。
一、数显表基本功能：
1.输入型号：一般为电压、电流、频率、脉冲及开关信号等；
2.测量值显示：0~9数码和被测量参数的单位符号等；
3.对被测参数进行自动测量；
4.数字形式显示测量值
5.对被测参数设定报警；
6.可输出模拟量信号（如1-5V 4~20mA）或数字信号；
7.当被测参数达到预定值时给出控制信号；
8.数字打印功能；
9.可多点测量、显示、报警、输出控制信号。
二、数显表分类：
数显仪的品种规格已经趋于全面 分类方法也很多。
按功能分，可分为显示型、显示报警型、显示调节型和巡回检测型4种。
按输入信号形式划分，可分为电压型和频率型两种。
三、数显表产品特点：
1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。
2.采用了优化设计，工艺显著改善，没有飞线，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。
3.多可设定四个报警输出，报警方法可达十种以上，并可对报警参数进行监控。
4.可选加两路D/A输出口，可以对过程量和控制量同时进 行光电隔离输出，以确保被控系统的安全可靠。提供SV和24V两个恒压源输出，可满足大多数辅助功能的需求。
5.任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。
四、数显表技术指标：
1.测量精度：±0.5%FS±ld 士0.20/oFS士ld
2.报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式等。
3.变送输出精度：土0.3%FS 负载能力：0-600 Q
4.输入阻抗: O-lOmA: 500 Ω 、 4-20mA: 250 Ω、 DC.V:≥ 200K Ω,热电偶及DC.mV:≥10M Q冷端自动补偿精度0-40℃范围内土0.3℃ 热电阻：三线制输入3×10 Q以内完全补偿 脉冲幅值：≥2.5V，频率范围0.01～1000HZ
5.继电器接点容量：AC220V 3A(无感负载)
6.供电电源：AC220V ≤6W
7.工作环境要求：温度：0-50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
五、数显表显示说明：
1.单排数码显示：直接显示仪表测量值。
2.双排数码显示：上排显示测量值。下排显示设定值。在测量状态下，可通过加键将下排显示切换成测量值的百分比。
3.双排数码管+单模拟条：上排显示测量值。下排显示设定值或测量值的百分比，单模拟条指示测量值的百分比或模拟输出的百分比。
4.单排数码管+双排模拟条：数码管显示仪表测量值．按加键可显示测量值的百分比或模拟输出的百分比。左排模拟条指示测量值的百分比；右排模拟条指示设定值的百分比或模拟输出的百分比。
5.双排数码管+双排模拟条：双排数码管解释同上<显示说明2>一样，双排模拟条同上<显示说明4>-样。
6.指示灯：A灯或Jl灯，是SP1报警指示灯。
E灯或J2灯，是SP2报警指示灯。
B灯或J3灯，是SP3报警指示灯。
C灯或J4灯，是SP4报警指示灯。
灯或J5灯，是SP5报警指示灯。
灯或J6灯，是SP6报警指示灯。
本仪表具有现场标定参数的功能，标定过程为：
1.将B菜单的提示符In参数设置为03，按SET键，将bc的参数设置为O（允许现场标定）或1（使用现场标定），并确认后，再将B菜单的In参数设置为仪表输入代码号，确认后退出菜单。
2.将SEL的参数555设置为1555，确认后退出菜单设置状态，即为允许现场标定。
3.仪表在测量状态下输入直流测量信号零点的测试值(≤30010满量程)，同时按位移键与减键；再输入测量信号满度的测量值（≥70%满量程），再次按位移键与减键，并确认后即可。
