ULTRAMAT23分析仪NO检测器R值太低维修
ULTRAMAT 23
ULTRAMAT 23 是经济型多组分 NDIR 红外气体分析仪，最多能够分析 3个红外分析仪组份，还可以附加一个电化学检测器用于测量氧气，ULTRAMAT 23 适用于多数常规应用，如排放检测，锅炉的优化控制，室内气体检测等。可用环境空气校准而不需要校准气。ULTRAMAT 23分析仪有 19 机架式和便携式两种。
6 系列
6 系列气体分析仪是适用于所有应用的高端分析仪 CALOMAT6 热导气体分析仪CALOMAT6 有 19“机架装和现场安装型，使用热传导方法，测量过
程气体的组分和浓度，例如用于高炉气和 CO2 混合物中的和稀有气体的浓度测量。
CALOMAT62
CALOMAT62 采用热导率检测原理（TCD），专为腐蚀性气体（如 CL2）应用设计。CALOMAT62 可以在二元或类二气体中测量诸如 H2,CL2，HCI 或 NH3 浓度
OXYMAT 6 磁压氧气分析仪
OXYMAT 6 氧气分析仪有 19“机架装和现场安装型可用于苛刻的环境。一般地说，从工艺过程和质量控制到废气排放，他都适用。由于其极快的响应速度，OXYMAT 6 极适用于安全有关的工艺，防腐设计使 OXYMAT 6 更适用于高腐蚀性气体的环境。
OXYMAT 61 磁压氧气分析仪
OXYMAT 61.经济型氧气分析仪用于普通应用。它可以使用环境空气作参比气，参比气可通过内置的泵来供给。
OXYMAT 64
OXYMAT 64 是一款用于高纯气体中测量微量氧含量的分析仪。作为享有盛誉的西门子 6 系列分析仪中的一员，OXYMAT 64 能提供可靠的微量氧含量测量，可用于空分装置，特种气体生产，焊接保护等众多应用领域。
ULTRAMAT 6 红外气体分析仪
ULTRAMAT 6 分析仪有 19 机架装和现场安装型，一个分析仪最多可测量 4 个对红外线表现活跃的组分。它可用于所有从工艺过程控制的应用到排放气测量。即使是极高腐蚀性气体。
ULTRAMAT / OXYMAT 6 红外/氧气分析仪
6 系列仪表 19 机架装，集 ULTRAMAT 6 和 OXYMAT 6 于一个机壳中的多组分测量仪表。它可以最大限度地减小体积。一或两个红外测量通道和一个通道的氧气测量
FIDAMAT 6 总碳氢分析仪
FIDAMAT 6 用于测量空气或高沸点气体混合物等各种应用中的总碳氢组分。它可用所有应用，从纯净气体中的检测微量碳氢混合物中的总烃测量，甚至可用于腐蚀性气体。
防爆设计
一个附加的吹扫监视单元使 CALOMAT6，OXYMAT 6 和 ULTRAMAT 6现场外壳气体分析仪可安装在危险区。可测量可燃和非可燃气体。过程气体分析—原位安装

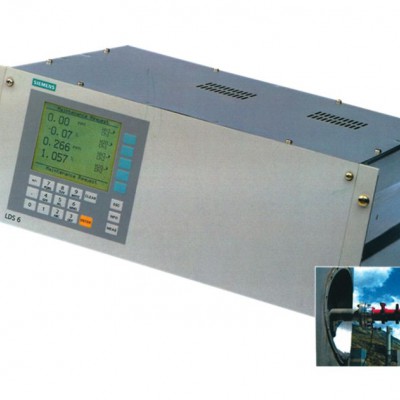

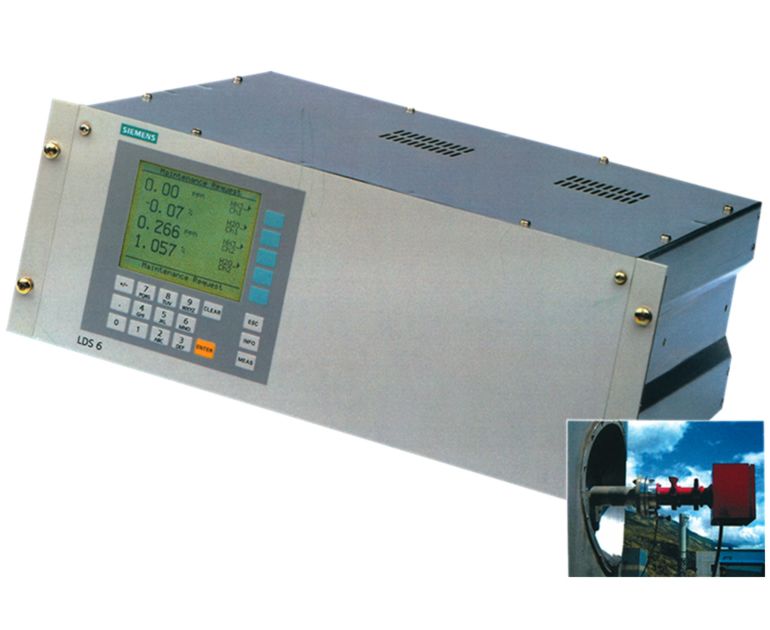

LDS6 分析仪
LDS6 是结实而可靠的现场安装气体分析仪，可在极端条件下进行测量，甚至在样气温度高达 1500℃或粉尘浓度很高的情况下，仍可获得而可靠的测量结果，例如 LDS6 可测量除尘之前燃烧气体中的 O2、NH3、HCL 或 H2O 的浓度.常用于化工,石化行业,冶金工业和水泥厂、造纸厂、垃圾焚烧等行
业.
SITRANS SL
SITRANS SL 开启了过程控制领域原位式分析的新基准,即便在恶劣的应用条件下也如此.它将经实践验证的技术与更小巧紧凑的外壳整合在一起.
SITRANS SL 利用已被大量实际应用验证的技术,尽可能接近工艺流程进行分析.内置的参比池可以持续确保激光被牢牢锁定在预设的工作频率,而与工艺气体组分乃至剧烈变化都无关,还能够确保分析仪没用漂移,维护量极大降低.SITRANS SL 能为化工行业提供工艺控制分析,EExd 设计更可在危险区域使用。还可以用于过程优化、燃烧控制或垃圾焚烧等应用。
单光路红外和电化学氧测量原理，可测量CO、CO2、NO、SO2、CH4、O2等，台式和19”盘装安装式。
主要技术指标ULTRAMAT 6 气体分析仪是采用交替红外双光束原
理并使用双层检测气室和光耦合器来测量气体。
测量原理基于分子特定的红外光吸收波段。对于不同
气体，虽然其吸收波长各不相同，但也可能有部分重
叠。这导致产生交叉干扰。ULTRAMAT 6 通道采用
以下措施来最大限度的降低这种交叉干扰：
• 滤波气室（分光器）
• 带有光耦合器的双层检测气室
• 必要时可使用滤光片
图 2 为测量原理示意图。一个红外光源(1)被加热到
约 700ºC。光源发出的光经过分光器（3）被分成两
路相等的光束（测量光束和参比光束）。红外光源可
左右移动以平衡光路系统。分光器同时也起到滤波气
室的作用。
参比光束通过充满 N 2 （非吸收红外）的参比
气室(8)，然后未经衰减的到达右侧检测器(11)。测量
光束通过流动着样气的测量气室，并根据样气浓度的
不同而产生或多或少的衰减后到达左侧检测器(10)。
检测气室内充满了特定浓度的待测气体组分。
检测气室被设计成双层检测气室。光谱吸收波段的中
间位置的光优先被上层检测气室吸收，边缘波段的光
几乎同样程度地被上层检测气室和下层检测气室吸
收。上层检测气室和下层检测气室通过微流量传感器
(12)连接在一起。这种耦合意味着吸收光谱的带宽很
窄。
光耦合器(13)延长了下层检测气室的光程长度。改变
光耦合器旋杆的位置(14)可以改变下层检测气室的红
外吸收。因此，最大限度减少某个干扰组分的影响是
可能的。
斩波器(5)在分光器和气室之间旋转，交替地、周期
性地斩断两束光线。如果在测量气室有红外光被吸
收，那么就将有一个脉冲气流被微流量传感器(12)转
换成一个电信号。
微流量传感器中有两个被加热到大约 120 摄氏度的
镍格栅，这两个镍格栅和两个补充电阻形成惠斯通电
桥。脉冲气流加上紧密排列的镍格栅导致电阻发生变
化。这使电桥产生补偿。该补偿数值大小决定于样气
浓度的大小。
注：样气在进入分析仪器中时必须是无尘的，而且样
气室中必须避免含有冷凝气。因此，在大多数的应用
中一定程度的样气预处理就很必要。
ULTRAMAT 23 使用了两种相互独立并可选择的测量原理。
红外气体测量
ULTRAMAT 23 红外气体测量原理基于气体分子具有特定的红
外光吸收波段，采用单光束交变红外分析方法。一个红外线
源(7) 被加热到约600 ºC。光源发出的光电斩波器(5)调制成
频率为8 1/3Hz。
红外光束通过流动着样气的测量气室(4)，并根据样气浓度的
不同而产生或多或少的衰减。
检测器为两层或三层结构（取决于划片位置），充有特定浓度
的待测气体组分。
光谱吸收波段的中间位置的能量优先被层检测室(11) 吸
收，边缘波段的光则被第二层检测器室(2) 和第三层检测器室
(12) 吸收。
多层检测气室之间通过微流量传感器(3) 连接在一起。上、下
层之间的吸收经微流量传感器耦合，将吸收光谱的带宽变窄，
提高分辨精度、消除红外交叉干扰。改变划片(10) 的位置，
可以改变下层检测气室的红外吸收。因此，最大限度减少某
个干扰组分的影响是可能的。
斩波器(5) 在分光器和气室之间旋转，交替地、周期性地切断
光线。如果在测量气室有红外光被吸收，多层检测气室之间
就会产生脉动气流，该气流被微流量传感器(3) 转换成电信号。
微流量传感器中有两个被加热到120 ºC 的镍格栅，这两个镍
格栅和两个电阻形成惠斯通电桥。脉动气流及紧密排列的镍
格栅导致电阻发生变化，这样电桥失衡而产生输出，电桥输
出信号的大小取决于气体浓度。
ULTRAMAT 23，红外测量原理图（以三层检测气室为例）
ULTRAMAT23分析仪NO检测器R值太低维修
注意：
进入到分析仪的样气必须不含灰尘，同时还应避免在测量气
室中出现凝液，这也是为什么大多数测量应用都需要样气预
处理的原因。
在分析仪所处的环境空气中不含有高浓度的被测组分。
ULTRAMAT 23 红外气体分析仪
5
燃料电池氧含量测量
氧气传感器基于燃料电池原理来工作的。氧气在阴极与电解
液的分界面被转换成电流，并且所产生的电流与氧气的浓度
成正比。
使用弱酸性的电解液，相比其它类型的传感器，对于交叉干
扰不敏感，诸如 CO 2 、CO、CH 4
1．漂移：有自动标定可忽略
无自动标定每周小于小量程的2%
2．输出信号：0/2/4-20mA
3．负载电阻：≤750Ω
4．显示：LCD背光显示
5．重复性：≤小量程1%
一、概述：
西门子ULTRAMAT23分析仪产品：
西门子ULTRAMAT 23型连续在线气体分析仪，广泛应于于烟气排放监测系统以及过程与安全监。
广泛应用于全国各种电厂、钢厂及环境质量排放检测部门。
ULTRAMAT23分析仪一次能够测量四种气体组分：多可测量三种红外敏感气体，例如：CO、CO2、NO、SO2、CH4、R22（氟里昂CHCIF2）以及采用电化学氧气测量单元测量O2
二、详细说明：
a.技术参数：
仪表主要技术指标
分析对象：CO，CO2，NO，SO2，CH4以及其他碳氢化合物。
测量量程：4个量程 量程自动切换
最小量程：CO：0-10ppm CO2：0-5 ppm
测量漂移：±1%FS/周
模拟输出：0/2/4-20mA 负载750Ω
响应时间：﹤3秒
线性误差：±0.5% FS
电源：220VAC±10% 50-60HZ
测量范围：
SO2 0—500ppm至0—2500ppm CH4 0—500ppm至0—20%
NOX 0—250ppm至0—500ppm O2 0— 5 %至0—25%
CO 0—1000ppm至0— CO2 0—1000ppm至0—
· 单组分和双组分分析仪
- CO ：0~150mg/m3
- NO ：0~250mg/m3
- SO2 ：0~400mg/m3
· 三组分分析仪
- CO ：0~150mg/m3
- NO ：0~250mg/m3
- SO2 ：0~400mg/m3
b.技术特点：
1、可连续测量SO2、NOX、CO、CO2、CH4、O2、C2H4、C3H8、TCH、等气体浓度。
2、可同时分析多个组份。
3、多路4-20mA模拟输出及继电器接点输出。
4、自动标定、故障自诊断、数字通讯功能。
5、精度高、稳定性好。
6、菜单式操作，中英文液晶显示。
7、ppm或mg/m3可以转换。
8、极短的预热时间：5分钟
9、仪器操作简单、快速设定和运行方便。
10 、使用空气自动标定仪器零点（<5% CO2必须用N2标定零点）
1、每种被测量组分可设2个量程，量程手动切换或自动切换可选，量程比1：10
2、预热时间 5分钟
3、重复性 ≤1%
4、线性误差 ≤1% FS
5、相应时间 < 5秒
6、稳定性 零点漂移 ≤1% FS/周 量程漂移 ≤1% FS/周
7、环境温度影响环境温度每变化10℃，零点和量程变化≤2%
8、氧气测量技术数据：测量范围 0— 5 %，0—25%
9、重复性 ≤0.05%
10、相应时间 T90 ≤ 10 S
11、模拟输出 4-20mA （最多四个）
12、气体流量 1.2 – 1.5 L/min
13、电源 AC220V±10% 50±0.5Hz 150VA
